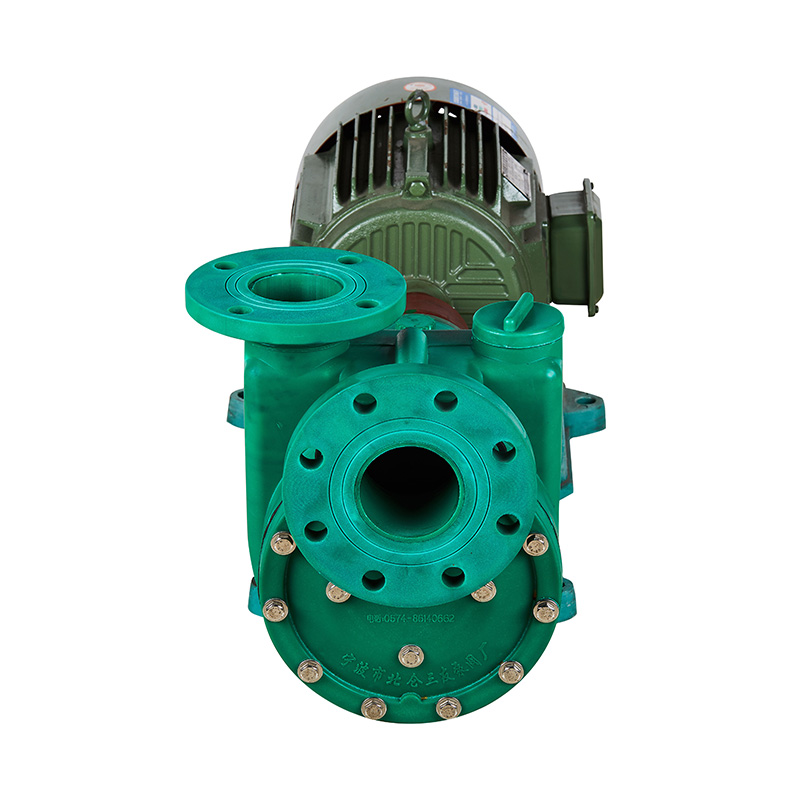

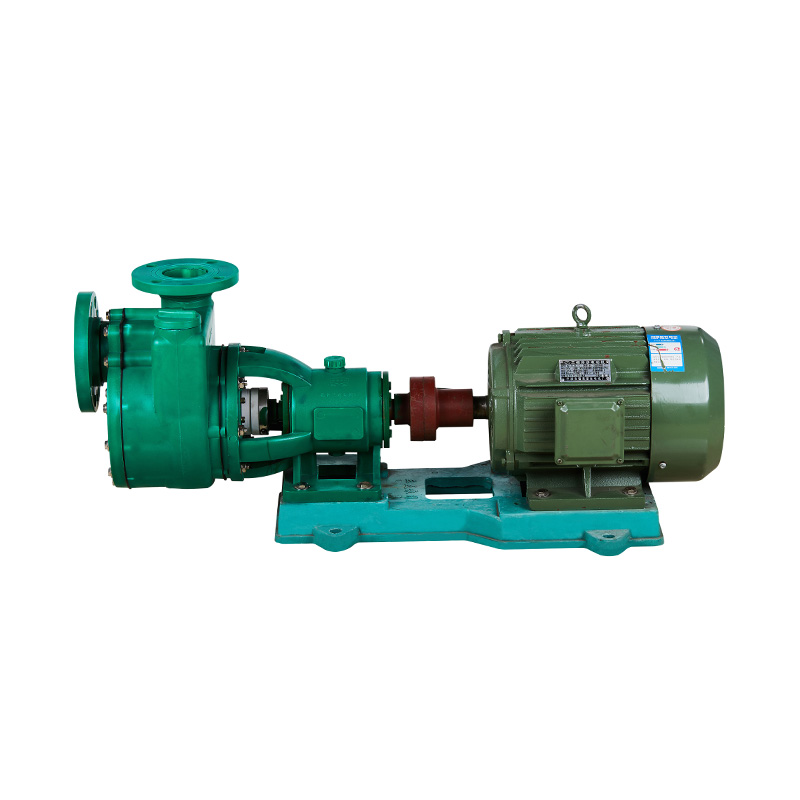

Samonasávací čerpadlo FPZ s hřídelí, standard GB

Samonasávací samonasávací čerpadlo hřídelového typu odolné proti korozi řady FP plastové RPP chemická nafta integrovaná spojka samonasávací čerpadlo pro chemický průmysl
Název značky: KXPV
Místo původu: Ningbo, Zhejiang
Tlak: Vysoký tlak
Konstrukce: Hřídelové odstředivé čerpadlo
Název produktu: Odstředivé čerpadlo
Typ: Hřídel
Velikost: 40FPZ-25(3KW)--- 100FPZ-32(15kw)
Dodací lhůta: 7 dní
MOQ: 1 kus
Napájení:  Elektrický
Použití: Průmysl
Použití: Chemické
Možnost dodávky: 10 000 kusů/kusů za měsíc

Naše továrna se specializuje na výrobu celoplastových korozivzdorných odstředivých a samonasávacích čerpadel ze dvou materiálů — PVDF a FRPP — ve čtyřech řadách (FV, FP, FVZ, FPZ).  Čerpadla PVDF jsou vhodná pro manipulaci se silnými kyselinami, silnými oxidanty, halogeny, aromatickými uhlovodíky, alifatickými sloučeninami a chlorovanými rozpouštědly s rozsahem provozních teplot -40 °C až 140 °C.  Čerpadla FRPP jsou ideální pro silné alkálie i obecné kyseliny, zásady, soli a jejich deriváty s rozsahem provozních teplot -40 °C až 90 °C.  Čerpadla jsou typicky poháněna energeticky účinnými motory typu Y. Na vyžádání lze dodat motory s ochranou proti výbuchu.
Pokud mají uživatelé speciální požadavky týkající se průtoku, dopravní výšky, rychlosti nebo výkonu, naše továrna nabízí technickou podporu pro dodání přizpůsobených řešení.

Údržba instalace

1. Po přepravě na dlouhé vzdálenosti do výrobního závodu by mělo být čerpadlo vybaleno a před instalací zkontrolováno, aby bylo zajištěno, že všechny součásti čerpadla jsou neporušené. Jakékoli uvolněné upevňovací prvky by měly být znovu utaženy. Zkontrolujte souosost hřídele čerpadla a hřídele motoru a opravte případné uvolnění.

2. Tělo čerpadla je celé vstřikováno z PVDF nebo FRPP pryskyřice. Výstupní potrubí by mělo mít nosnou konzolu nebo závěs a příruba by se neměla spoléhat pouze na tlak, aby vydržela tlak, aby se zabránilo deformaci a poškození. Ztráta vody ve vstupním potrubí by měla být minimalizována a neměla by být použita více než dvě 90° kolena. Odstředivá čerpadla FP a FV by měla mít na přední straně sacího potrubí nainstalovaný patní ventil, aby bylo zajištěno, že těleso čerpadla bude před spuštěním naplněno kapalinou. Na sací trubce nebo vstupu patního ventilu by měl být instalován sítko, aby se zabránilo nasávání nečistot do těla čerpadla a zajistila se správná funkce.

3. Šrouby na spojovacích bodech tělesa čerpadla by měly být rovnoměrně utaženy a přípojky vstupního a výstupního potrubí by měly být těsné a těsné. V opačném případě bude ovlivněna vakuová extrakce, kapalina nemusí být nasávána nebo může být průtok nebo dopravní výška nedostatečné.

Seznam omezení teploty aplikace
Materiál Střední teplota℃ Materiál Střední teplota℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Samonasávací čerpadlo

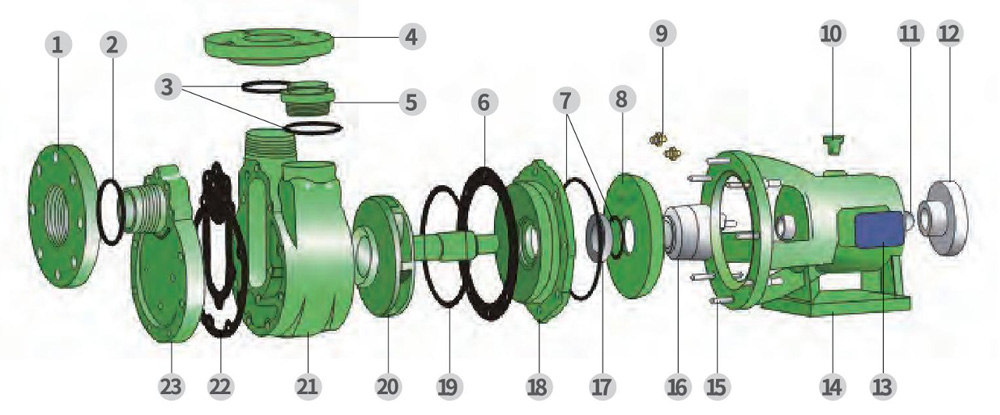

Typ přímého připojení Detailní výkres sestavy samonasávacího čerpadla

Tabulka materiálů dílů

ne Jméno Materiál
1 Vstupní příruba FRPP, PVDF
2 Těsnicí kroužek EPDM, FPM
3 Těsnicí kroužek EPDM, FPM
4 Tělo čerpadla FRPP, PVDF
5 Víko pro vstřikování kapaliny FRPP, PVDF
6 Těsnící fólie EPDM, FPM
7 Těsnicí kroužek EPDM, FPM
8 Chladí víko FRPP, PVDF
9 Kryt chladicí vody ocel
10 Zátka otvoru pro olej FRPP
11 Nosná náprava ocel
12 Spojka litina
13 Datumovka hliník
14 Suppot FRPP/litinaPVDF/litina
15 Dvouhlavý cvoček ocel,StainlessSteel
16 Mechanická ucpávka se pohybuje Sic
17 Statický spoj mechanické ucpávky Sic
18 Zadní kryt FRPP, PVDF
19 Těsnicí kroužek EPDM, FPM
20 Hřídel oběžného kola FRPP/ocel PVDFSteel
21 Samonasávací těleso čerpadla FRPP, PVDF
22 Dveře EPDM, FPM
23 Přední kryt FRPP, PVDF
Samonasávací čerpadlo

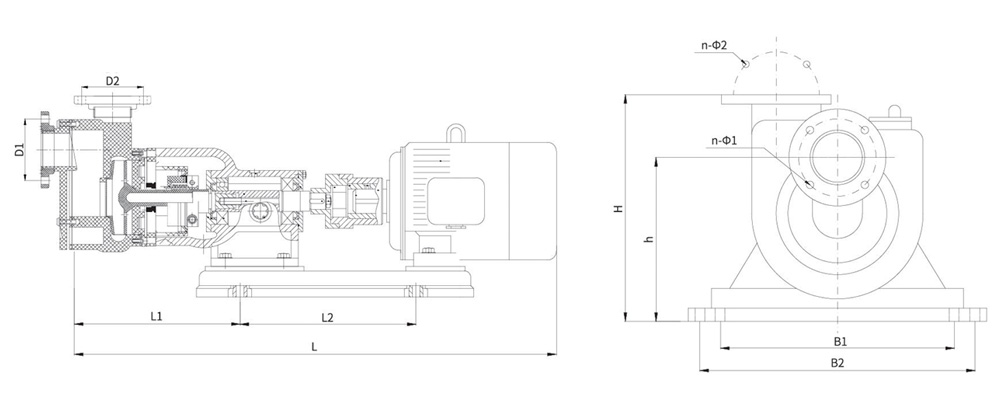

Seznam dimenzí                                                      Jednotka : mm

Typ/Rozměr

Seznam dimenzí

Vstupní příruba

Tělo čerpadla

L

LI

L2

H

h

B1

B2

D1 (Φ)

n-Φ1

D2

n-Φ2

40F

p (Z)-25

800

280

400

360

260

240

335

110

4-Φ18

100

4-Φ18

v

50F

p (Z)-28

900

280

400

360

260

240

335

125

4-Φ18

110

4-Φ18

v

80F

p (Z)-30

1000

575

435

400

300

250

340

160

8-Φ18

145

4-Φ18

v

80F

p (Z)-32

1000

575

435

400

300

250

250340

160

8-Φ18

145

4-Φ18

v
