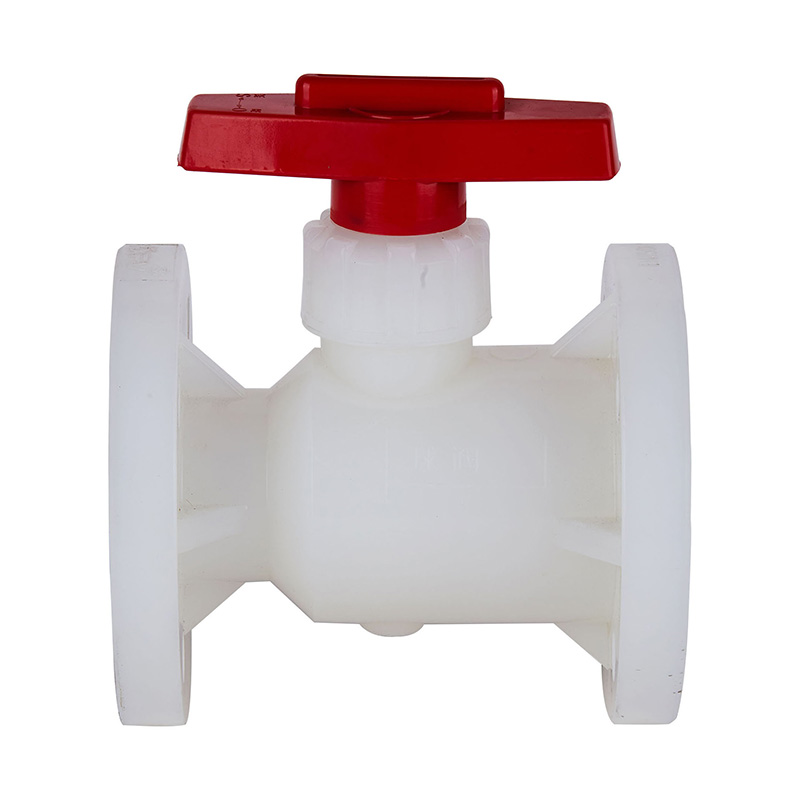

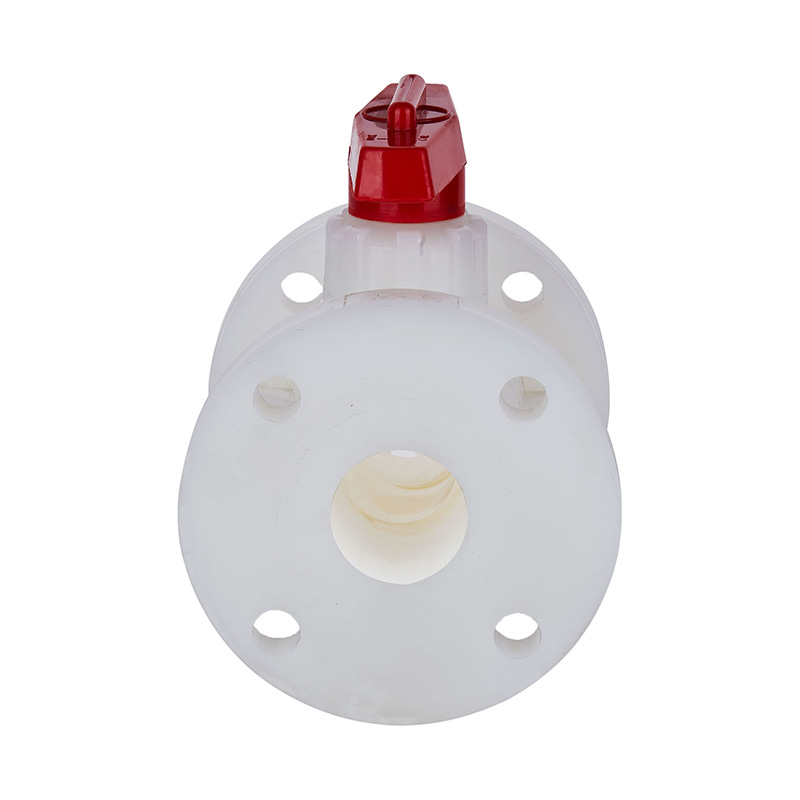

PVDF Q41F-10F Kulový kohout přírubový DN15-300 GB Standardní

Nejlepší kvalita Bílý 3palcový 5palcový 10palcový PVDF kulový ventil tělesa dvoucestný plastový PVDF segmentový čep přírubový kulový ventil
Číslo modelu: Q41F-10F
Typ: Kulový ventil, 2-cestný
Materiál: Plast
Barva: Bílá
Tvar připojení: Příruba
Režim jízdy: Manuální
Nominální tlak: 10 kg
Kanál: Přímý typ
Konstrukce: Pevný kulový ventil
Materiál těla: PVDF
Funkce: Obtokový ventil
Teplota: Vysoká teplota
Použití: Průmyslové použití, Vodní průmyslové použití
Specifikace: DN15-DN300
Standard: ANSI
Materiál těsnění: PTFE
Původ: Ningbo, Zhejiang
Kód HS: 8481804090
MOQ: 2 ks

Tlaková třída: 1,0 Mpa(10bar)

Strukturální vlastnosti produktu

1.Technický plastový kulový ventil řady používá FRPP, PVDF, PVC-C, PVC-U, PPH atd. termoplastický plast odolný proti korozi, který se vytvořil v jediném vstřikování a má silnou schopnost odolávat korozi.
2. Spolehlivé těsnění, malý otvírací a zavírací moment Otvírací a zavírací moment.
3. Malá odolnost vůči tekutinám, rychlé otevření/zavření.
4. Jednoduchá struktura, krásný vzhled.

Seznam omezení teploty aplikace

Materiál Střední teplota℃ Materiál Střední teplota℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

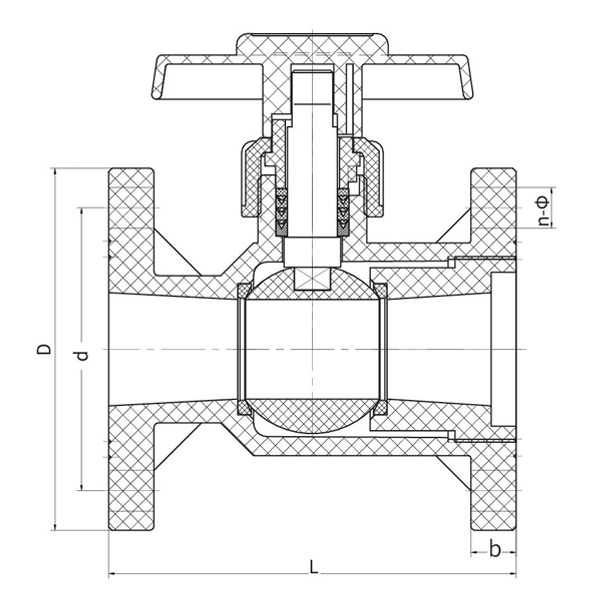

Detail sestavy kulového ventilu Boddily Form

Tabulka materiálů dílů

ne Jméno Materiál
1 Rukojeť Materiál slitiny
2 Přídržná matice FRPP, PVDF, PVC-U, PVC-C, PPH
3 Lokalizační kroužek FRPP, PVDF, PVC-U, PVC-C, PPH
4 Stopka FRPP, PVDF, PVC-U, PVC-C, PPH
5 Stopka seal PTFE
6 Zapečetěná koule PTFE
7 Sedadlo těsnění FRPP, PVDF, PVC-U, PVC-C, PPH
8 Míč FRPP, PVDF, PVC-U, PVC-C, PPH
9 Tělo FRPP, PVDF, PVC-U, PVC-C, PPH
Seznam dimenzí

DN (mm) D d L b n-φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI
15 (1/2") 95 95 65 70 120 15 4-15 4-φ15
20 (3/4") 105 100 100 75 75 69.9 120 16 4-φ15 4-φ15 4-16
25(1") 120 125 110 85 90 79.4 130 16 4-φ15 4-φ19 4-φ16
32 (11/4") 135 135 115 100 100 88.9 145 18 4-Φ18 4-Φ19 4-16
40 (11/2") 145 140 125 110 105 98.4 168 20 4-p18 4φ19 4-φ16
50 (2") 160 155 150 125 120 120.7 180 20 4-φ19 4-φ19 4-18
65 (21/2") 180 175 180 145 140 139.7 225 22 4-19 4-Φ19 4-φ18
80 (3") 195 185 190 160 150 152.4 255 25 8-φ18,5 8-19 4-φ18
100 (4") 229 210 229 180 175 190.5 280 25 8-Φ18,5X20 8-Φ19 8-Φ18,5X20
125 (5") 254 250 254 210 210 215.9 350 30 8-Φ18,5X20 8-Φ23 8-φ22
150 (6") 280 280 280 240 240 241.3 400 30 8-Φ24X27 8-Φ24X27 8-Φ24X27
200 (8") 335 330 335 295 290 298.5 400 35 8-Φ23 12-Φ23 8-Φ22
250 (10") 400 400 400 350 355 362 450 38 12-φ23X26 12-φ25 12-φ26
300 (12") 440 440 400 400 450 38 12-Φ23 16-Φ25
