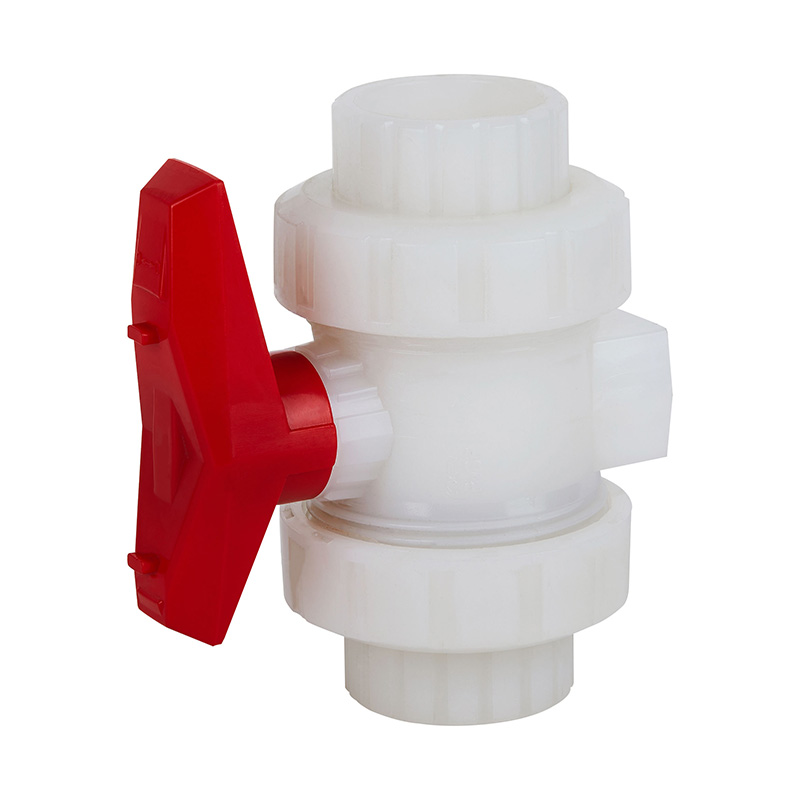

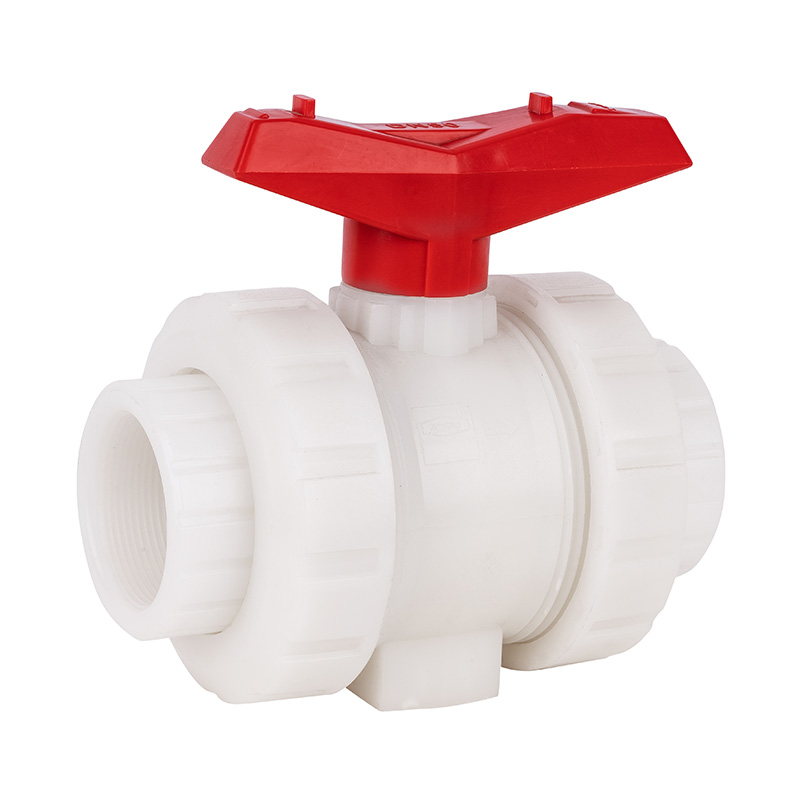

PVDF Q61F-10F Kulový ventil DN15-100 GB Standardní

Bílý 20mm-110mm vysokoteplotní super odolný Standardní PVDF dvojitý hrdlový kulový ventil 1,0-1,6 MPa ISO STD Standardní průmyslový plastový ventil
Číslo modelu: Q61F-10F, Q11F-10F
Typ: KULOVÉ VENTILY
Barva: Bílá
Aplikace: Obecné
Materiál: Plast
Teplota média: Vysoká teplota
Napájení: Manuální
Médium: Kyselina
Velikost portu: DN15-100 1/2"-4" 20mm-110mm
Konstrukce: míč
Název produktu: Kulový ventil Socket Union
Materiál těla: PVDF
Připojení: Union
Tlaková třída: 1,0 MPa (10 bar)
Balení: Standardní kartonová krabice
Konstrukční standard: ISO STD
Materiál těsnění: PTFE těsnění
Dodací lhůta: 7 dní
MOQ: 1 kus $ $

Strukturální vlastnosti produktu

1. Sedlo PTFE kulového ventilu s dvojitým šroubením lze pevně nastavit.
2. Dvojité O-kroužky poskytují dvojitou ochranu proti úniku.
3. Vynikající vzhled, hladký povrch, jemné zpracování, plný průtokový design.

Seznam omezení teploty aplikace

Materiál Střední teplota℃ Materiál Střední teplota℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tabulka materiálů dílů

Detailní výkres sestavy soketového kulového ventilu

ne Jméno Materiál
1 Rukojeť Materiál slitiny
2 Těsnicí kroužek EPDM, FPM
3 Stopka FRPP,PVDF,PVC-U,PVC-C,PPH
4 Míč FRPP,PVDF,PVC-U,PVC-C,PPH
5 Těsnicí kroužek EPDM, FPM
6 Připojení do zásuvky FRPP,PVDF,PVC-U,PVC-C,PPH
7 Přídržná matice FRPP,PVDF,PVC-U,PVC-C,PPH
8 Sedadlo těsnění FRPP,PVDF,PVC-U,PVC-C,PPH
9 Zapečetěná koule PTFE
10 Tělo FRPP,PVDF,PVC-U,PVC-C,PPH
11 Těsnicí kroužek EPDM, FPM
12 Těsnicí kroužek EPDM, FPM

Seznam dimenzí

DN D d L1 L2 Z H
15 48 20 105 80 17.5 42
20 60 25 127 92.5 23 52
25 72 32 144.5 107 26.5 61.5
32 82.5 40 171.5 114 36 80
40 100.5 50 183.5 128.5 34.5 87.5
50 112 63 201.5 146.5 38 95
65 133 75 232.5 159.5 44.5 113.5
80 154 90 284 190 53 130
100 172 110 340 230 65.5 153.5
