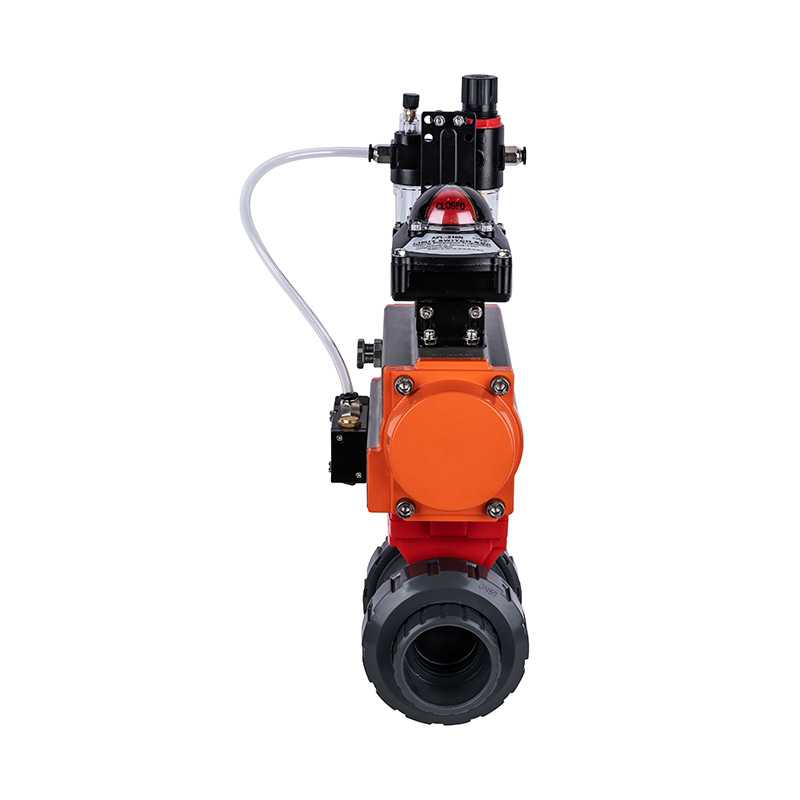

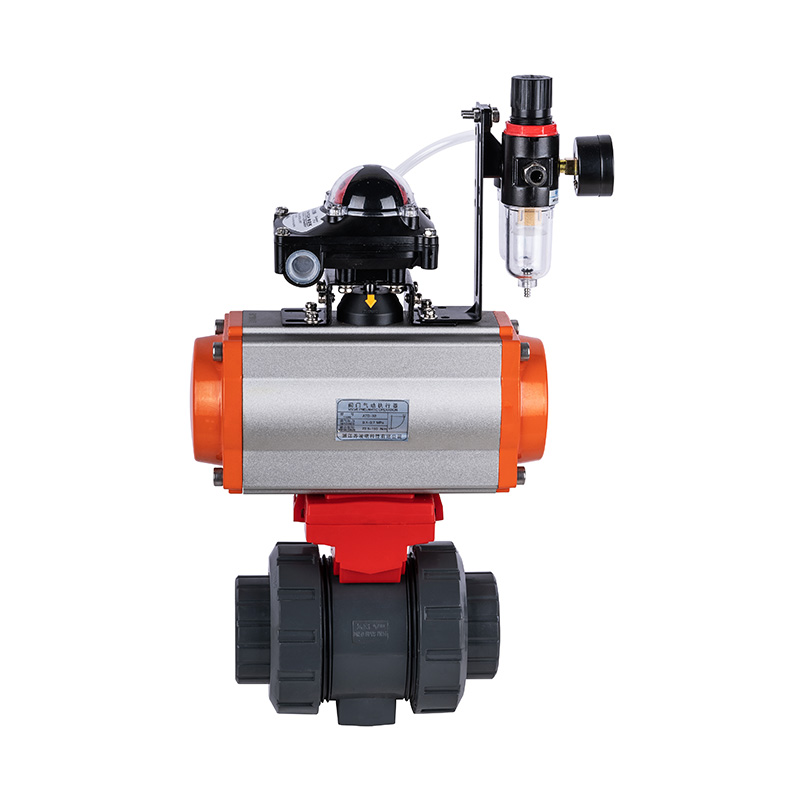

PVC-U Q661F-10 Pneumatický dvojitý kulový ventil DN15-100 1/2"-4" ANSI Standard

Vynikající kvalita ultra odolný pneumatický kulový ventil, vysokoteplotní plastový pneumatický kulový ventil, vhodný pro chemický průmysl standard ANSI
Model: Q661F-10U
Materiál: Plast
Typ připojení: Double Union
Provozní režim: Manuální
Nominální tlak: 10 kg
Cesta toku: Přímo skrz
Konstrukce: Pevný kulový ventil
Funkce: Obtokový ventil
Teplota: Vysoká teplota
Použití: Průmyslové použití, Vodní průmysl
Značka: KXPV
Velikost: DN15-DN100
Původ: Zhejiang, Ningbo

Tlaková třída: 1,0 Mpa(10bar)

Seznam omezení teploty aplikace

Materiál Střední teplota℃ Materiál Střední teplota℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Strukturální vlastnosti produktu

1. Kulové ventily řady technických plastů jsou vyrobeny z FRPP, PVDF, PVC-C, PVC-U, PPH a dalších termoplastických materiálů odolných proti korozi, lisovaných v procesu vstřikování, které nabízejí silnou odolnost proti korozi.
2. Těsnost PTFE sedla lze vhodně nastavit.
3. Konstrukce s dvojitým O-kroužkem poskytuje dvojitou ochranu proti úniku.
4. Ventil má rafinovaný vzhled, hladký povrch, jemné zpracování a design s plným průtokem.
5. Pohon lze dálkově ovládat počítače nebo řídicího centra, což umožňuje ventilu regulovat průtok a průtok média, čímž je provoz pohodlnější, efektivnější a snižuje náklady na pracovní sílu a zároveň zajišťuje bezpečnost personálu na místě

Tabulka materiálů dílů

Ne. Jméno Materiál množství
PVC-C PVC-U
1 Elektropneumatická podpora Materiál slitiny 1
2 Stopka PVC-C PVC-U 1
3 Tělo PVC-C PVC-U 2
4 O-kroužek sedlo těsnění 1 FPM EPDM 1
5 Sedadlo těsnění PVC-C PVC-U 1
6 Sedadlo těsnění O-kroužek 2 FPM EPDM 2
7 Sedlo těsnění O-kroužek 3 FPM EPDM 2
8 Stenovo těsnění PTFE PTFE 2
9 Míč PVC-C PVC-U 1
10 lis na uzávěr PVC-C PVC-U 2
11 Americká standardní spojka PVC-C PVC-U 2
12 StopkaO-kroužky FPM EPDM 2
13 StopkaConnectors Materiál slitiny 1

Seznam dimenzí

Specifikace D (mm) D1 (mm) L(mm) Z(mm) H(mm) Φ1 (mm) L1XL1 (mm) L2 (mm) n-Φ1 (mm)
1/2" (15) 50 21.34 110 22.5 87.8 Φ50 11x11 13 4-Φ6,5
3/4" (20) 58 26.67 126 25.5 97.5 Φ50 11x11 13 4-Φ6,5
1" (25) 70 33.4 140 29 106.6 Φ50 11x11 13 4-Φ6,5
1¼" (32) 85 42.16 160 32 123.5 Φ50 14x14 17 4-Φ6,5
1½" (40) 98 48.26 170 35 138.5 Φ50 14x14 17 4-Φ6,5
2" (50) 124 60.32 190 38.5 163.5 Φ50 14x14 17 4-Φ6,5
2½" (65) 135 73.02 230 45 191 Φ70 17x17 21 4-Φ9
3" (80) 158 88.9 280 48 222.5 Φ70 17x17 21 4-Φ9
4" (100) 192 114.3 340 57.5 261.5 Φ70 Φ102 22x22 21 4-Φ9 4-Φ11
