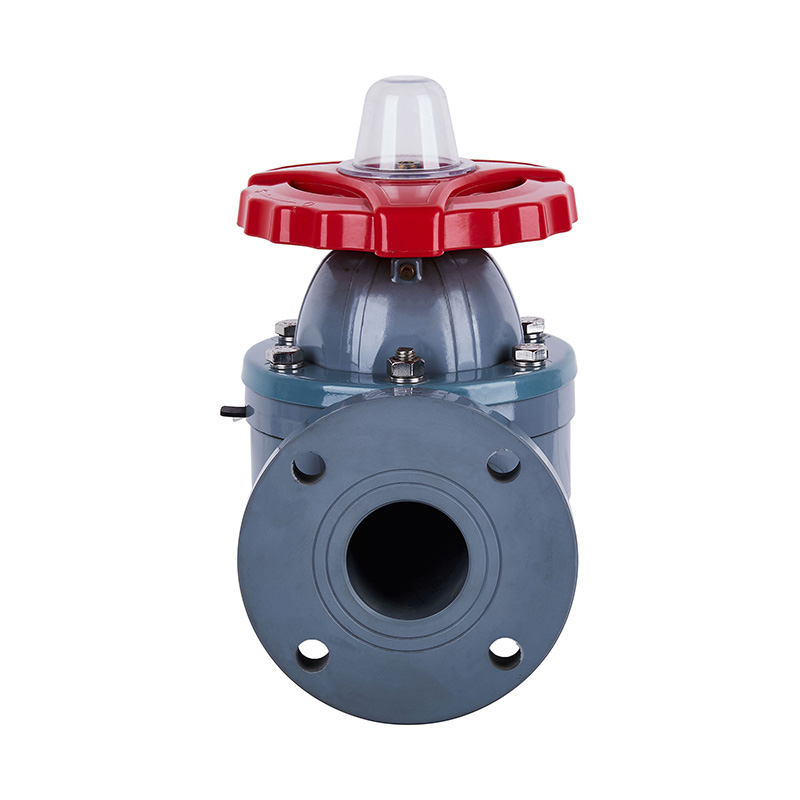

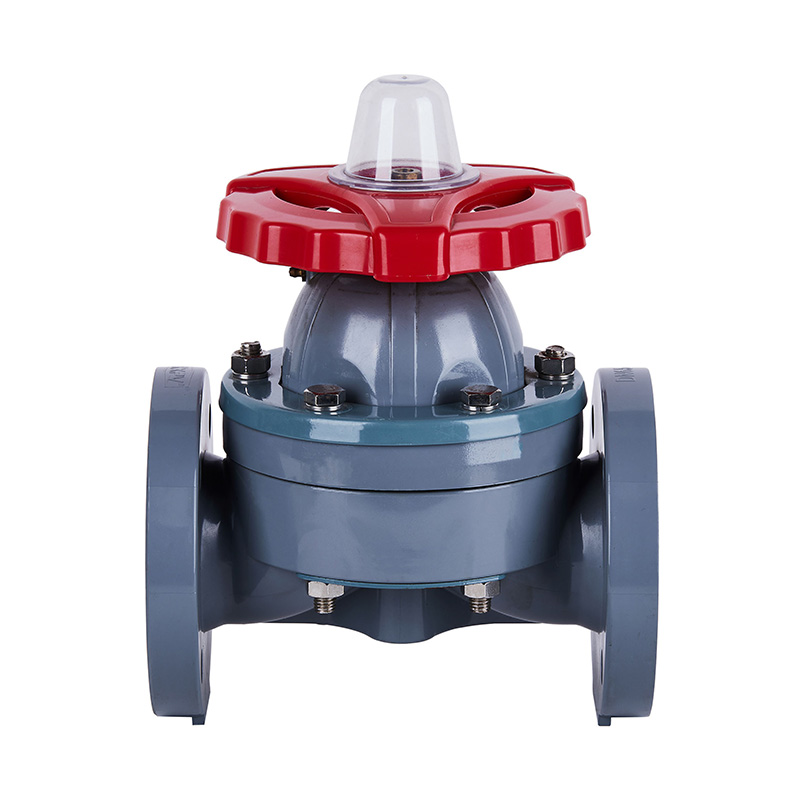

PVC-C G41F-10V Typ B Přírubový membránový ventil DN15-100 1/2"-4" ANSI Standard

Ultra odolný vysokoteplotní manuální nový membránový ventil s přírubou z PVC-C pro kyselé kapaliny a zásobování vodou, standard ANSI
Název produktu: PVC-C membránový ventil
Barva: Šedá
Velikost: DN15–DN300
Model: G41F-10V
Aplikace: Obecné
Materiál: Plast
Střední teplota: vysoká, střední
Tlak: Střední
Napájení: Manuální
Střední: Kyselina
Velikost portu: DN15–DN300
Konstrukce: Membrána
Připojení: Přírubový konec
Certifikát: ISO9001
Střední: Kyselina
Tlaková třída: 1,0 MPa (10 bar)
Typ ventilu: 1-cestný
Těsnění: EPDM F46
Dodací lhůta: 7 dní
Minimální objednané množství: 1 kus

Strukturální vlastnosti produktu
1.Těsnicí membrána je vyrobena z F46 nebo PFA, s odolností v ohybu ≥120 000 cyklů a odolností proti korozi ekvivalentní F4.
2.Ventil má šroubovací konstrukci s nízkým provozním momentem a vynikající stabilitou.

Seznam omezení teploty aplikace

Materiál Střední teplota℃ Materiál Střední teplota℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tabulka materiálů dílů
Ne. Jméno Materiál množství
1 Limit krytí AS 1
2 Limit Ořech StellSteel 1
3 Pojistný kroužek 65Mn 1
4 kolo Materiál slitiny 1
5 Nut Měď 1
6 Stopka Měď 1
7 disk PVDF 1
8 Kapota PVC-C,PVC-U,PVDF,PPH,FRPP 1
9 Talíř Q345/Stell 1
10 Flim EPDM 1
11 Membrána F46/PFA/PTFE 1
12 Tělo PVC-C,PVC-U,PVDF,PPH,FRPP,PTFE 1

Seznam dimenzí

Specifikace d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
1/2" (15) 60 95 125 14 4-Φ16
3/4" (20) 70 105 135 18 4-Φ16
1" (25) 79 115 145 18 4-Φ16
1¼" (32) 89 135 160 18 4-Φ16
1½" (40) 98 145 180 20 4-Φ16
2" (50) 121 160 210 23 4-Φ19
2½" (65) 140 180 250 24 4-Φ19
3" (80) 152 195 300 28 8-Φ19
4" (100) 191 229 350 29 8-Φ19
