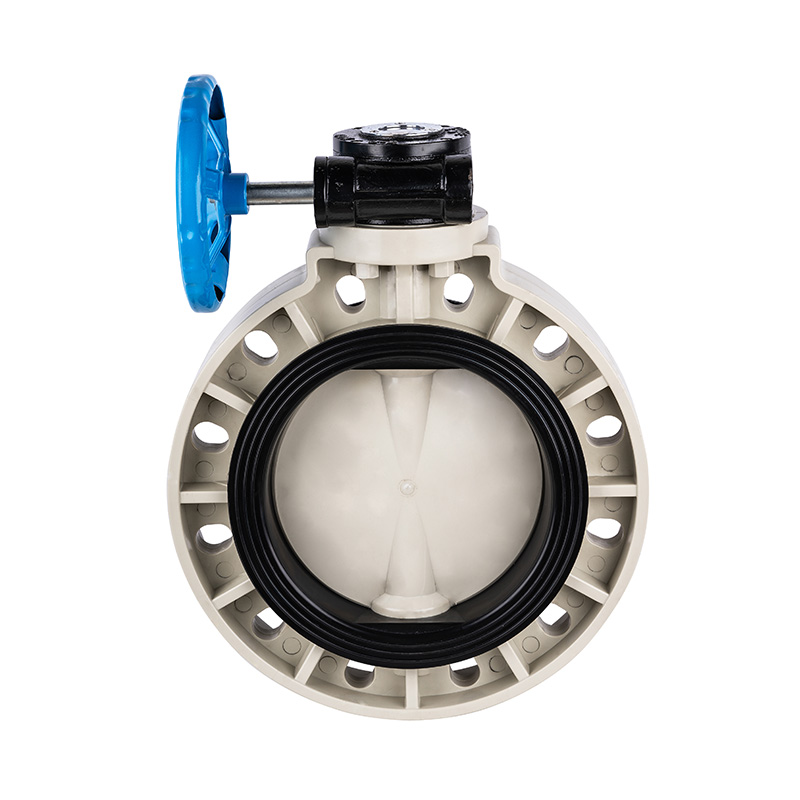

Šnekový klapkový ventil PPH D371X-10S DN32-1000 GB standardní

PPH šneková klapka ruční středové těsnění měkké těsnění DN32-1000 průmyslová a domácí plastová páka rukojeť ventil
Režim jízdy: Manuální
Forma připojení: Wafer
Struktura: Středové těsnění
Typ těsnění: nuceně utěsněné
Dřík ventilu: Obyčejný
Tlaková třída: 1,0 MPa (10 bar)
Pracovní teplota: -20~110°C
Materiál povrchu těsnění: Soft Sealed
Použití: Průmyslové použití, Vodní průmyslové použití
Vřeteno ventilu: ocel, nerezová ocel
Ochranná známka: KXPV
Specifikace: DN32-1000
Původ: Ningbo, Zhejiang

Strukturální vlastnosti produktu
1. Ventil je malý a lehký, lze jej snadno rozebrat a opravit a lze jej nainstalovat v jakékoli poloze.
2. Konstrukce je jednoduchá a kompaktní a provozní točivý moment je malý a rotace o 90° se rychle otevírá.
3. Průtokové charakteristiky mají tendenci být rovné a seřizovací výkon je dobrý.

Seznam omezení teploty aplikace

Materiál Střední teplota℃ Materiál Střední teplota℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tabulka materiálů dílů

Ne.

Jméno

Materiál

1

kolo litina, slitina hliníku

2

Medvěd šnekového převodu ocel

3

Data jápat hliník

4

Šestihranný šroub ocel, Nerezová ocel

5

Víko šnekového převodu litina, slitina hliníku

6

Šneková převodovka litina, slitina hliníku

7

Limitní šroub ocel, Nerezová ocel

8

Stopka ocel, Nerezová ocel

9

Dvouhlavý cvoček ocel, Nerezová ocel

10

Šestihranná matice ocel, Nerezová ocel

11

Těsní guma EPDM, FPM
12 Ventilová deska FRPP,PVDF,PVC-C,PVC-U,PPH
13 Tělo FRPP,PVDF,PVC-C,PVC-U,PPH

Detail sestavy škrticího ventilu se šnekovým převodem

Tabulka materiálů dílů

NE.

Název dílů

Materiál

množství

1

kolo litina

1

2

Šneková převodovka litina

1

3

Pin ocel

1

4

Ořechový pohár FRPP

4

5

Tělo FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Ventilová deska FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Těsní guma EPDM, FPM

1

8

Stopka ocel, Nerezová ocel

1

Seznam dimenzí

DN (mm) D1 D2 D3 T n-Φ
GB JjáS ANSI GB JjáS ANSI
32 (11/4") 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
40 (11/2") 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 (2") 160 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65 (21/2") 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80 (4") 200 160 150 152.4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
100 (4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125 (5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 (6") 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
200 (8") 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23X27 8-Φ23X33,5
250 (10") 420 350 355 362 245.5 110 12-Φ23,5X32 12-Φ23,5X32 12-Φ23,5X32
300 (12") 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
350 (14") 550 460 476.3 340 127 16-Φ26 12-Φ33
400 (16") 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
450 (18") 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
500 (20") 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26X33
600 (24") 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
700 (28") 910 840 840 670 185 24-Φ33X44 24-Φ33X44
800 (32") 1055 960 950 977.9 755 240 24-Φ44,5X65 28-Φ36X52 24-Φ44,5X65
1000 (40") 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


DN (mm) D1 D 2 D3 T n-Φ
GB JjáS ANSI GB JjáS ANS I
40 (11/2") 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 (2") 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X25,6 4-Φ19X25,6
65 (21/2") 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X25,6 4-Φ19X25,6
80 (3") 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 (4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125 (5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 (6") 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
200 (8") 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23X27 8-Φ22X33,5
