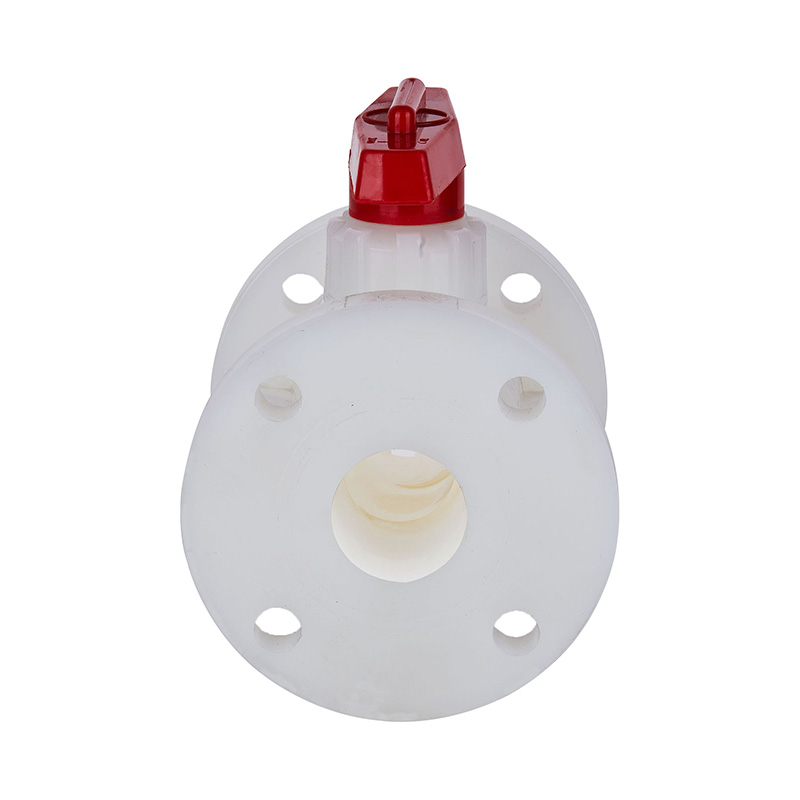

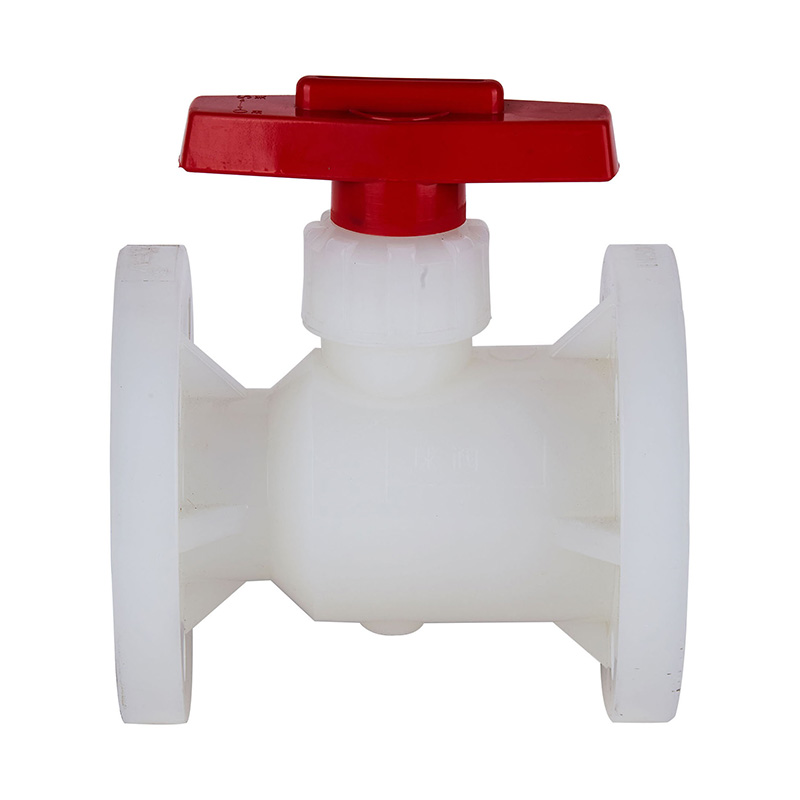

PVDF Q41F-10F Typ příruby Kulový ventil DN15-300 1/2"-12" ANSI Standard

Prémiová kvalita bílý 3palcový, 5palcový, 10palcový PVDF těleso kulového ventilu 2-cestný plastový PVDF kulový ventil s přírubou namontovaný na čepu ANSI Standard
Model: Q41F-10F
Typ: Kulový ventil, 2-cestný
Materiál: Plast
Barva: Bílá
Typ připojení: Přírubové
Provozní režim: Manuální
Nominální tlak: 10 kg
Průtokový kanál: Přímý typ
Konstrukce: Pevný kulový ventil
Materiál těla: PVDF
Funkce: Obtokový ventil
Teplota: Vysoká teplota
Použití: Průmyslové použití, Použití pro úpravu vody
Specifikace: DN15–DN300
Standard: ANSI
Materiál těsnění: PTFE
Původ: Zhejiang, Ningbo
Kód HS: 8481804090
Minimální objednané množství: 2 kusy

Tlaková třída: 1,0 Mpa(10bar)

Strukturální vlastnosti produktu

1. Kulové ventily řady technických plastů jsou vyrobeny z termoplastických materiálů odolných proti korozi, jako jsou FRPP, PVDF, PVC-C, PVC-U a PPH, vytvořené jednorázovým vstřikováním, které poskytují silnou odolnost proti korozi.
2. Spolehlivé těsnění s nízkým provozním momentem.
3. Nízká odolnost vůči tekutinám a rychlé otevírání a zavírání.
4. Jednoduchá struktura s atraktivním vzhledem.

Seznam omezení teploty aplikace

Materiál Střední teplota℃ Materiál Střední teplota℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tabulka materiálů dílů

ne Jméno Materiál množství
1 Rukojeť Materiál slitiny 1
2 Stopka PVC-C,PVC-U,PVDF,PPH,FRPP 1
3 Vnitřní zástrčka PVC-C-C,PVC-U,PVDF,PVC-C-C,PVC-C 1
4 Přídržná matice PVC-C,PVC-U,PVDF,PPH,FRPP 1
5 Tělo PVC-C,PVC-U,PVDF,PPH,FRPP 1
6 Stenovo těsnění PTFE 4/5
7 Stenovo těsnění PTFE 2
8 Míč PVC-C,PVC-U,PVDF,PPH,FRPP 1
9 Sedadlo těsnění PVC-C,PVC-U,PVDF,PPH,FRPP 1

ne Jméno Materiál množství
1 kolo litina 1
2 Stopka (FRPP,FRPP,PVDF,FRPP,FRPP) Železo 1
3 Vnitřní zástrčka (PVC-C,PVC-C,PVDF,PVC-C,PVC-C)-C 1
4 Šneková převodovka litina 1
5 Těsnicí kroužek PTFE 1
6 Tělo PVC-C,PVC-U,PVDF,PPH,FRPP 4/5
7 Těsnicí kroužek PTFE 2
8 Míč PVC-C,PVC-U,PVDF,PPH,FRPP 1
9 Sedadlo těsnění PVC-C,PVC-U,PVDF,PPH,FRPP 1

Seznam dimenzí

Specifikace d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
2" (50) 121 160 185 22 4-Φ19
4" (100) 191 215 285 25 8-Φ19
5" (125) 216 245 357 31 8-Φ22
6" (150) 241 280 410 30 8-Φ23

Specifikace d
(mm)
D
(mm)
L
(mm)
b
(mm)
n-Ф
(mm)
8" (200) 299 335 400 35 8-Φ23
10" (250) 362 406 450 38 12-Φ25
