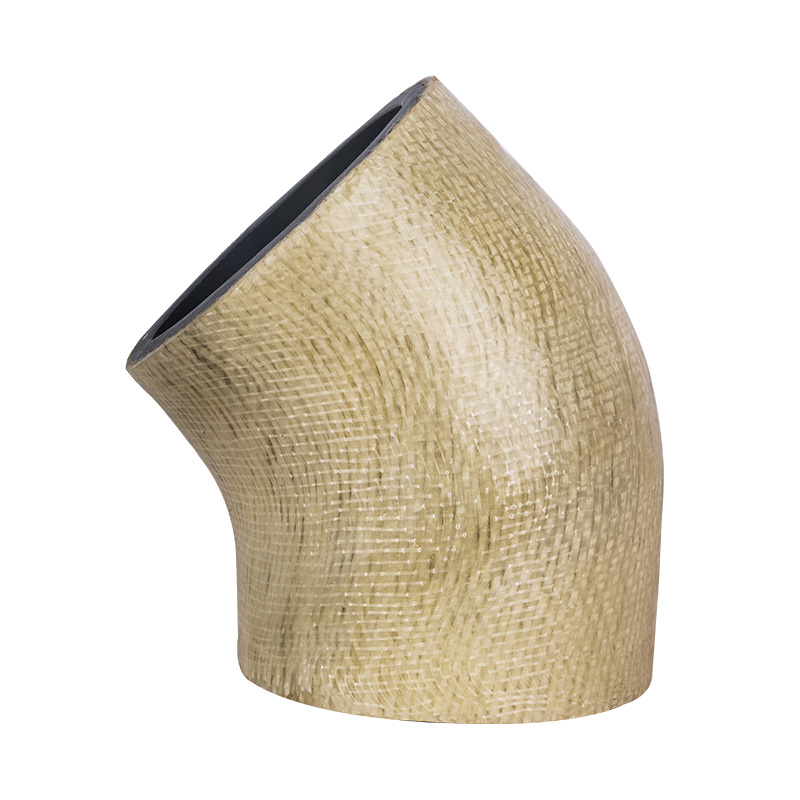

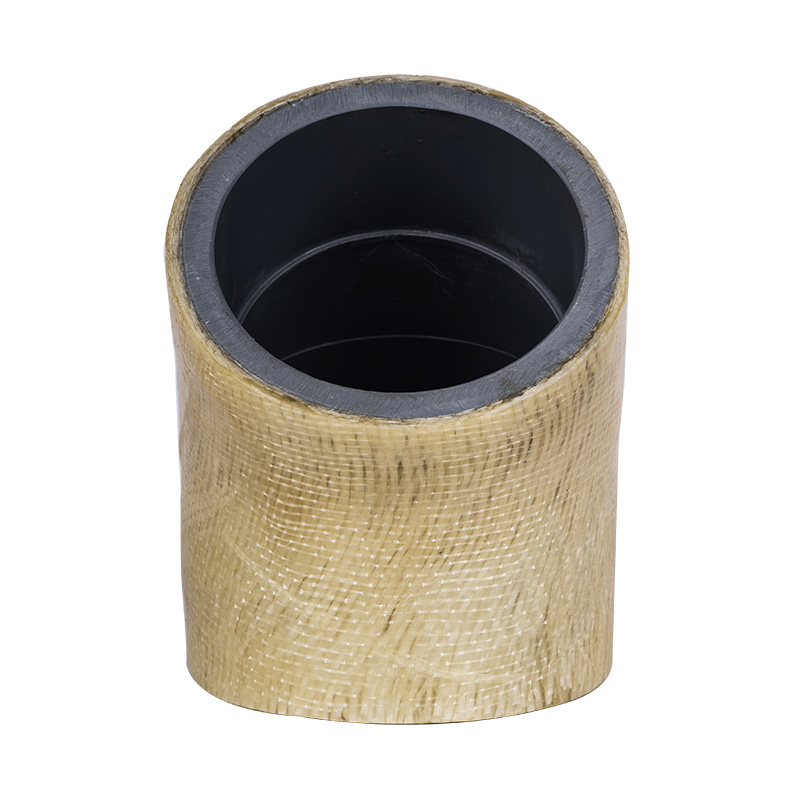

FRP/PVC-C, FRP/PVC-U Plastem vyztužený skelným vláknem potaženým 45° koleno
FRP/PVC-C, FRP/PVC-U Plastem vyztužený skelným vláknem potaženým 45° koleno
| Seznam omezení teploty aplikace |
| Materiál | Střední teplota℃ | Materiál | Střední teplota℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20 ℃ ~ 95 ℃ | PVC-U | -5℃~ 45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20 ℃ ~ 120 ℃ | PPH | -20 ℃ ~ 110 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40 ℃ ~ 150 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Strukturální vlastnosti produktu |
1. Lehký a vysoce pevný
Relativní hustota je mezi 1,5 a 2,0, pouze 1/4 až 1/5 u uhlíkové oceli, přesto se její pevnost v tahu blíží nebo dokonce převyšuje pevnost uhlíkové oceli a její specifická pevnost je srovnatelná s ušlechtilou legovanou ocelí.
2. Vynikající odolnost proti korozi
FRP je vynikající korozivzdorný materiál, který nabízí vynikající odolnost vůči vzduchu, vodě, střednímu záření kyselin, zásad, solí a různých olejů a rozpouštědel.
3. Vynikající elektrické vlastnosti
FRP je vynikající izolační materiál v izolantech. Zachovává si dobré dielektrické vlastnosti i při vysokých frekvencích a má vynikající mikrovlnnou propustnost.
4. Vynikající tepelné vlastnosti
FRP má nízkou tepelnou vodivost a je Tepelná vodivost je 1,25-1,67 kJ/s, pouze 1/100-1/1000 ve srovnání s kovem, což z něj činí vynikající tepelně izolační materiál.
5. Vynikající designovatelnost
Flexibilní design různých konstrukčních produktů pro splnění specifických požadavků aplikace, zajištění vynikající integrity produktu a možnosti výběru materiálů pro splnění požadavků na produkt.
6. Vynikající vyrobitelnost
Flexibilní technologii formování lze vybrat na základě tvaru produktu, technických požadavků, použití a množství. Proces je jednoduchý, umožňuje tvarování v jednom kroku a nabízí vynikající ekonomické výhody. To je zvláště výhodné pro složité, náročné a maloobjemové produkty, což vyžaduje jeho vynikající zpracovatelnost.

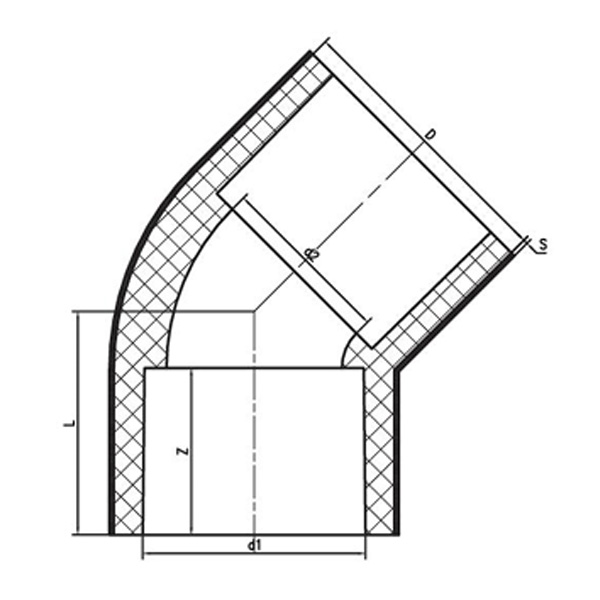

| Kompozitní koleno 45° |
| DN | D | d1 | d2 | L | Z | S | ||
| 0,6 MPa | 1,0 MPa | 1,6 MPa | ||||||
| 15 | 27 | 20 | 16 | 21.6 | 16 | 2 | 2 | 2 |
| 20 | 32 | 25 | 21 | 25.6 | 19 | 2 | 2 | 2 |
| 25 | 40 | 32 | 28 | 30.3 | 22 | 2 | 2 | 2 |
| 32 | 50 | 40 | 36 | 36.4 | 26 | 2 | 2 | 2.5 |
| 40 | 61 | 50 | 45 | 43.6 | 31 | 2 | 2 | 2.5 |
| 50 | 75 | 63 | 58 | 53.5 | 38 | 2 | 2.5 | 3 |
| 65 | 88 | 75 | 70 | 62.2 | 44 | 2 | 2.5 | 3.5 |
| 80 | 104 | 90 | 85 | 72.5 | 51 | 2 | 2.5 | 3.5 |
| 100 | 127 | 110 | 104 | 87.3 | 61 | 2 | 3 | 4 |
| 125 | 161 | 140 | 136 | 107 | 76 | 2.5 | 4 | 5.5 |
| 150 | 184 | 160 | 154 | 122 | 86 | 2.5 | 4 | 5.5 |
| 200 | 260 | 225 | 218 | 171 | 119 | 4 | 5.5 | 8.5 |
| 250 | 310 | 280 | 270 | 210 | 146 | 4 | 5.5 | 8.5 |
| 300 | 346 | 315 | 304 | 236 | 164 | 4.5 | 6.5 | 10 |
| 350 | 390 | 355 | 340 | 265 | 184 | 5 | 7.5 | 11.5 |
| 400 | 440 | 400 | 386 | 298 | 206 | 5.5 | 8.5 | 13 |
Poznámka: Rozměry tvarovek kompozitních trubek mohou být předmětem drobných úprav po vzájemné dohodě mezi dodavatelem a kupujícím.
