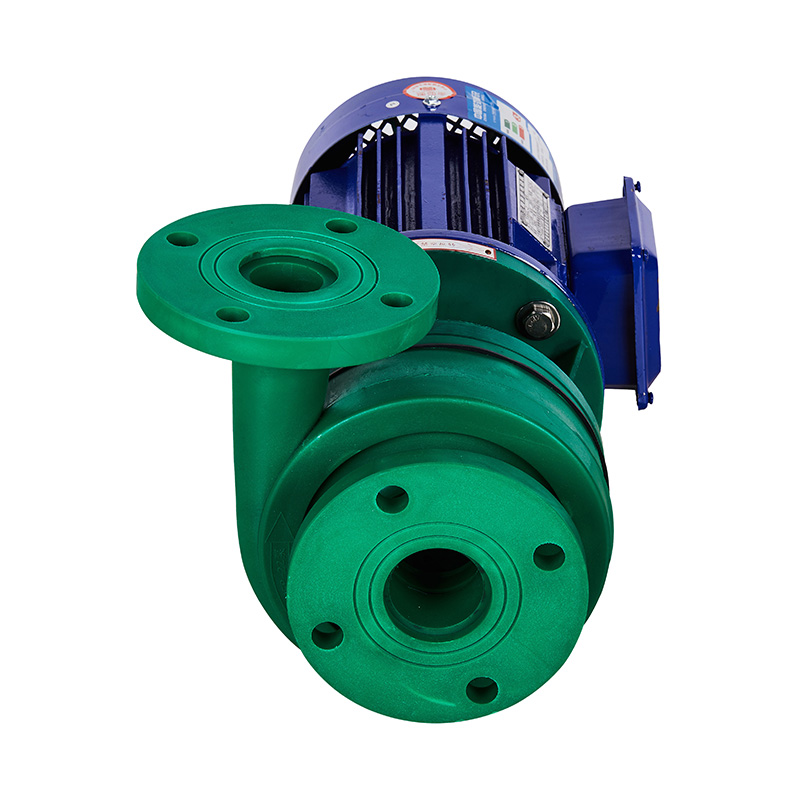

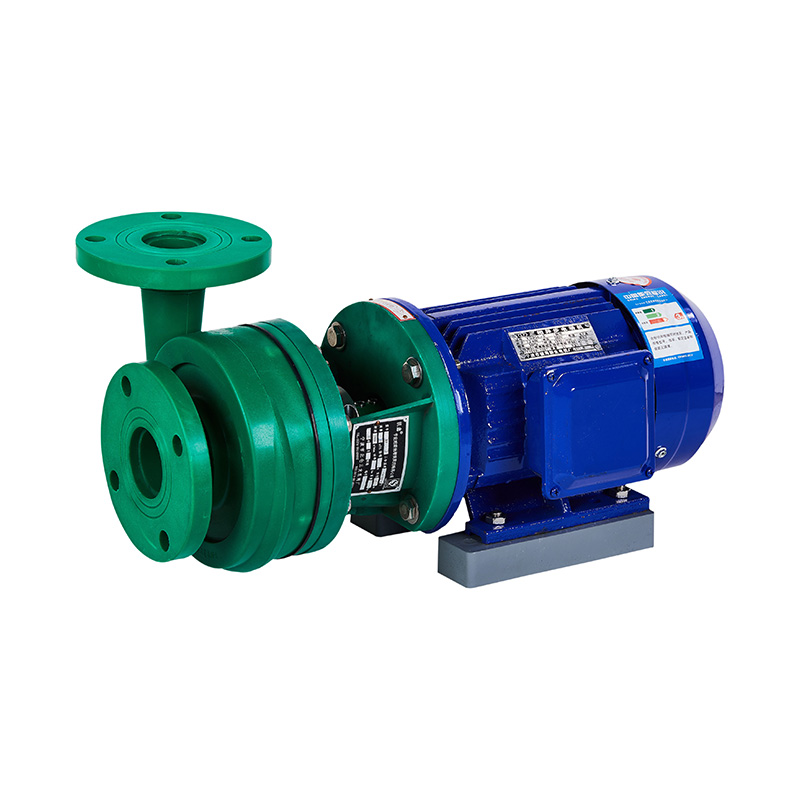

FP odstředivé čerpadlo s přímým spojením GB Standard

Naše továrna se specializuje na výrobu celoplastových korozivzdorných odstředivých a samonasávacích čerpadel ze dvou materiálů — PVDF a FRPP — ve čtyřech řadách (FV, FP, FVZ, FPZ).  Čerpadla PVDF jsou vhodná pro manipulaci se silnými kyselinami, silnými oxidanty, halogeny, aromatickými uhlovodíky, alifatickými sloučeninami a chlorovanými rozpouštědly s rozsahem provozních teplot -40 °C až 140 °C.  Čerpadla FRPP jsou ideální pro silné alkálie i obecné kyseliny, zásady, soli a jejich deriváty s rozsahem provozních teplot -40 °C až 90 °C.  Čerpadla jsou obvykle poháněna energeticky účinnými motory typu Y. Na vyžádání lze dodat motory s ochranou proti výbuchu.
Pokud mají uživatelé speciální požadavky týkající se průtoku, dopravní výšky, rychlosti nebo výkonu, naše továrna nabízí technickou podporu pro dodání přizpůsobených řešení.

Seznam omezení teploty aplikace
Materiál Střední teplota℃ Materiál Střední teplota℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃
Údržba instalace

1. Po přepravě na dlouhé vzdálenosti do výrobního závodu by mělo být čerpadlo vybaleno a před instalací zkontrolováno, aby bylo zajištěno, že všechny součásti čerpadla jsou neporušené. Jakékoli uvolněné upevňovací prvky by měly být znovu utaženy. Zkontrolujte souosost hřídele čerpadla a hřídele motoru a opravte případné uvolnění.

2. Tělo čerpadla je celé vstřikováno z PVDF nebo FRPP pryskyřice. Výstupní potrubí by mělo mít nosnou konzolu nebo závěs a příruba by se neměla spoléhat pouze na tlak, aby vydržela tlak, aby se zabránilo deformaci a poškození. Ztráta vody ve vstupním potrubí by měla být minimalizována a neměla by být použita více než dvě 90° kolena. Odstředivá čerpadla FP a FV by měla mít v přední části sacího potrubí nainstalovaný patní ventil, aby bylo zajištěno, že těleso čerpadla bude před spuštěním naplněno kapalinou. Na sací trubce nebo vstupu patního ventilu by měl být instalován sítko, aby se zabránilo nasávání nečistot do tělesa čerpadla a zajistila se správná funkce.

3. Šrouby na spojovacích bodech tělesa čerpadla by měly být rovnoměrně utaženy a přípojky vstupního a výstupního potrubí by měly být těsné a těsné. V opačném případě bude ovlivněna vakuová extrakce, kapalina nemusí být nasávána nebo může být průtok nebo dopravní výška nedostatečné.

Samonasávací čerpadlo

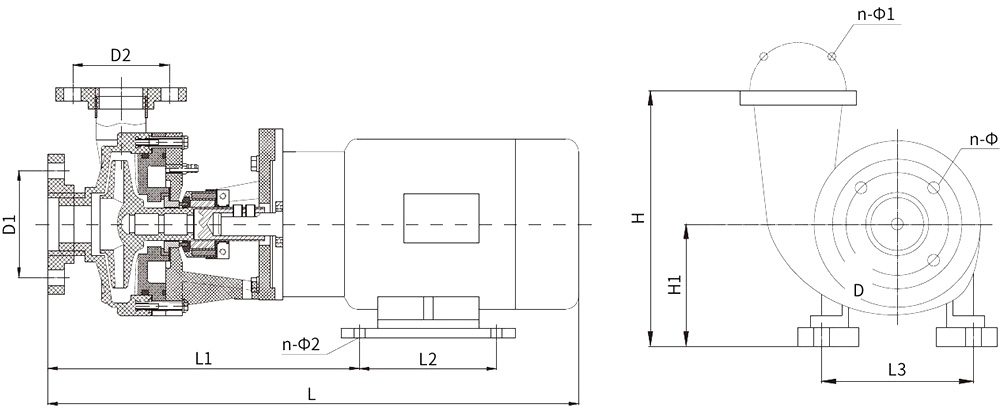

Detailní výkres sestavy odstředivého čerpadla typu přímého připojení

Tabulka materiálů dílů

Ne. Jméno Materiál
1 Vstupní příruba FRPP.PVDF
2 Těsnicí kroužek EPDM.FPM
3 Tělo čerpadla FRPP.PVDF
4 Těsnící fólie EPDM.FPM
5 Těsnicí kroužek EPDM.FPM
6 Kryt chladicí vody ocel
7 Dvouhlavý cvoček ocel,StainlessSteel
8 Suppot FRPP
9 Datumovka hliník
10 Mechanická ucpávka se pohybuje Sic
11 Chladí víko FRPP.PVDF
12 Statický spoj mechanické ucpávky Sic
13 Kryt FRPP.PVDF
14 Těsnicí kroužek EPDM.FPM
15 Hřídel oběžného kola FRPP/ ocel PVDF ocel
16 Těleso čerpadla odstředivého čerpadla FRPP.PVDF



Samonasávací čerpadlo

Seznam dimenzí                                                      Jednotka : mm

Typ/Rozměr

Seznam dimenzí

Vstupní příruba

Tělo čerpadla

L

L1

L2

L3

H

H1

n-Φ2

D1

n-Φ

D2

4—Φ2

25F

p (D)-8

400

190

145

110

210

100

4-12

25

Smrštění

25

Smrštění

v

32F

p (D)-11

400

190

145

110

210

100

4-12

32

Smrštění

25

Smrštění

v

40F

p (D)-18

500

260

145

140

270

130

4-12

110

8-18

100

4-18

v

50F

p (D)-20

515

255

145

140

280

120

4-12

125

8-18

110

4-18

v

65F

p (D)-25

650

390

140

190

300

120

4-12

145

8-18

125

4-18

v

80F

p (D)-30

725

415

140

216

300

130

4-14

160

8-18

145

4-18

v

80F

p (D)-32

725

415

140

216

300

130

4-14

160

8-18

145

4-18

v

100F

p (D)-20

860

510

215

250

370

170

4-14

180

8-18

160

8-18

v

100F

p (D)-32

860

510

215

250

370

170

4-14

180

8-18

160

8-18

v
