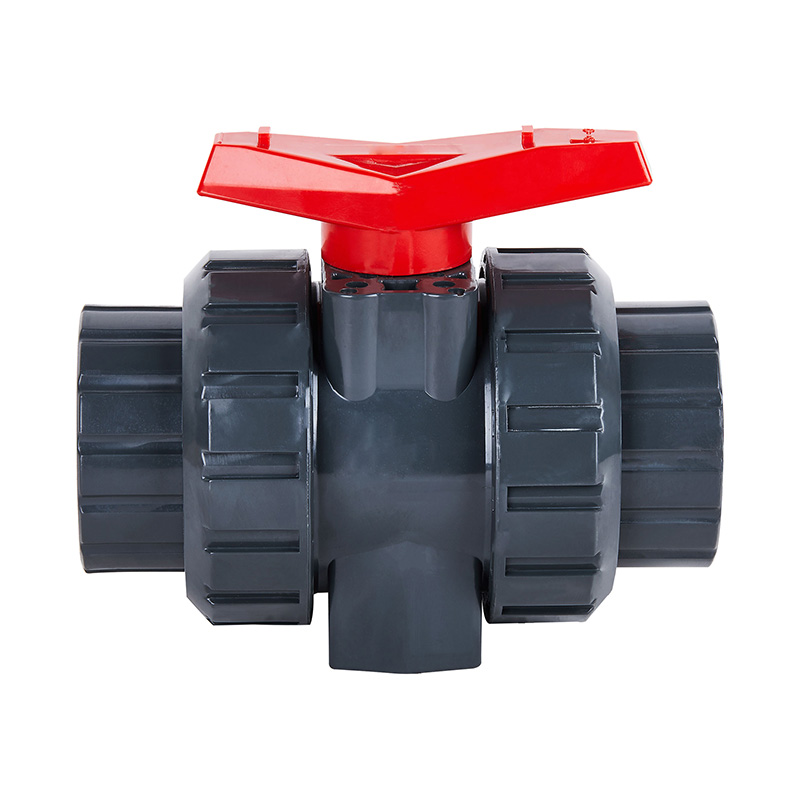

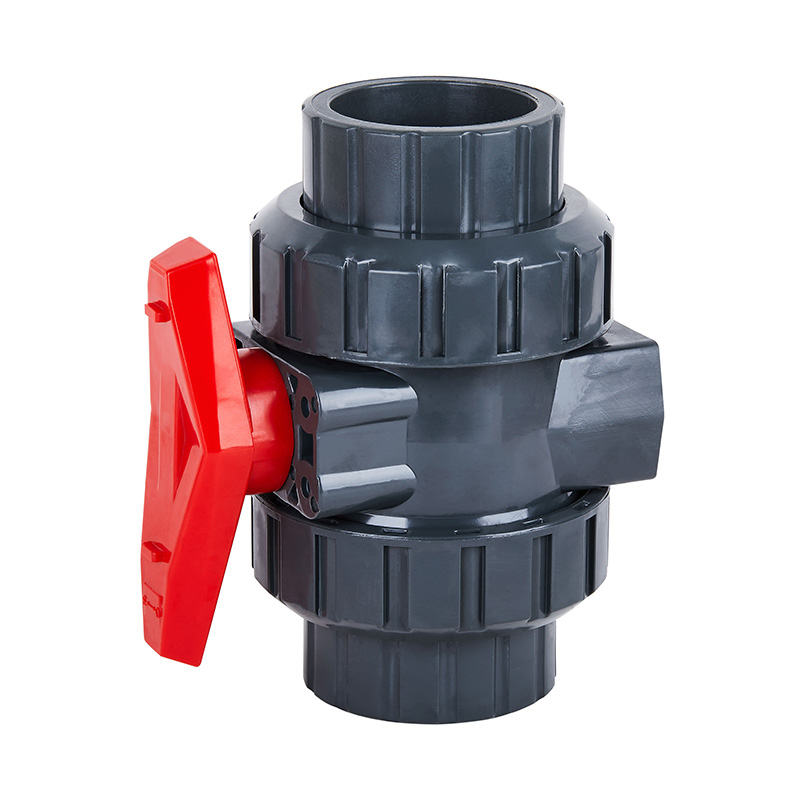

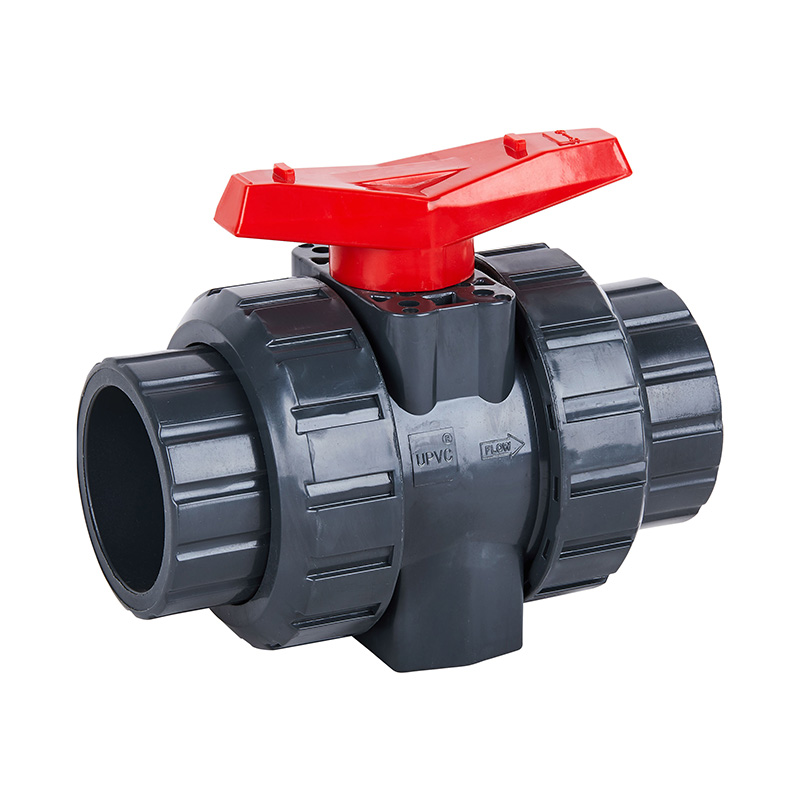

PVC-U Q61F-10U Hrdlový kulový ventil DN15-100 GB Standard

Zakázkový DN15 DN80 DN100 středoteplotní PVC-U pravý dvojitý hrdlový kulový ventil střední teplota ruční DN15-100 1,0-1,6Mpa průmyslový plastový ventil
Model: Q61F-10U, Q11F-10U
Aplikace: Obecné
Materiál: Plast
Tlak: Nízký
Tlakový výkon: Manuální
Média: Kyseliny
Velikost portu: DN15-100, 1/2"-4" (20mm-110mm)
Konstrukce: míč
Název produktu: Socket Union Ball Valve
Materiál těla: PVC-U
Připojení: Union
Tlaková třída: 1,0 MPa (10 bar)
Balení: Standardní kartonová krabice
Konstrukční standard: ISO STD
Materiál těsnění: PTFE těsnění
Dodací lhůta: 7 dní
MOQ: 1 kus $ $

Strukturální vlastnosti produktu

1. Sedlo PTFE kulového ventilu s dvojitým šroubením lze pevně nastavit.
2. Dvojité O-kroužky poskytují dvojitou ochranu proti úniku.
3. Vynikající vzhled, hladký povrch, jemné zpracování, plný průtokový design.

Seznam omezení teploty aplikace

Materiál Střední teplota℃ Materiál Střední teplota℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tabulka materiálů dílů

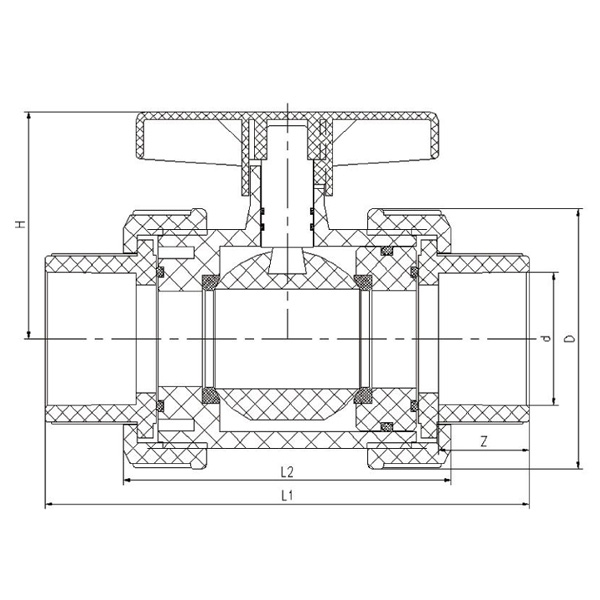

Detailní výkres sestavy soketového kulového ventilu

ne Jméno Materiál
1 Rukojeť Materiál slitiny
2 Těsnicí kroužek EPDM, FPM
3 Stopka FRPP,PVDF,PVC-U,PVC-C,PPH
4 Míč FRPP,PVDF,PVC-U,PVC-C,PPH
5 Těsnicí kroužek EPDM, FPM
6 Připojení do zásuvky FRPP,PVDF,PVC-U,PVC-C,PPH
7 Přídržná matice FRPP,PVDF,PVC-U,PVC-C,PPH
8 Sedadlo těsnění FRPP,PVDF,PVC-U,PVC-C,PPH
9 Zapečetěná koule PTFE
10 Tělo FRPP,PVDF,PVC-U,PVC-C,PPH
11 Těsnicí kroužek EPDM, FPM
12 Těsnicí kroužek EPDM, FPM

Seznam dimenzí

DN D d L1 L2 Z H
15 48 20 105 80 17.5 42
20 60 25 127 92.5 23 52
25 72 32 144.5 107 26.5 61.5
32 82.5 40 171.5 114 36 80
40 100.5 50 183.5 128.5 34.5 87.5
50 112 63 201.5 146.5 38 95
65 133 75 232.5 159.5 44.5 113.5
80 154 90 284 190 53 130
100 172 110 340 230 65.5 153.5
