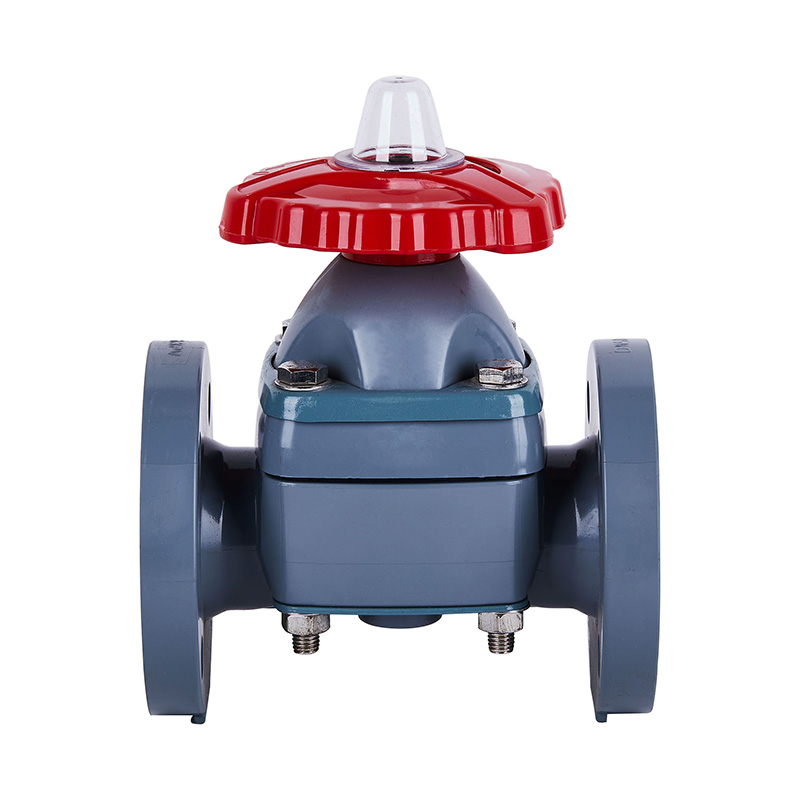

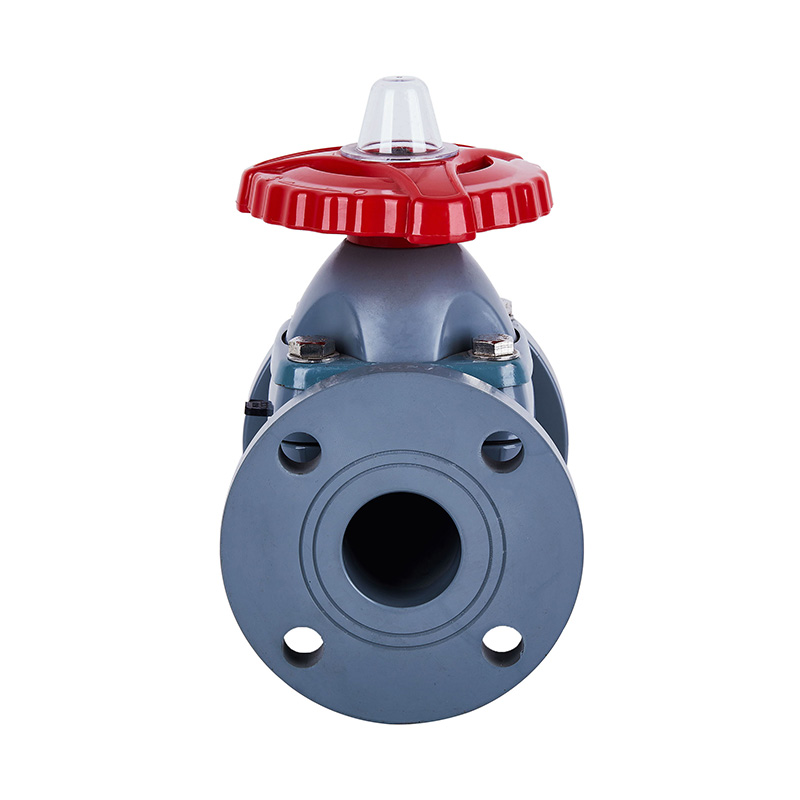

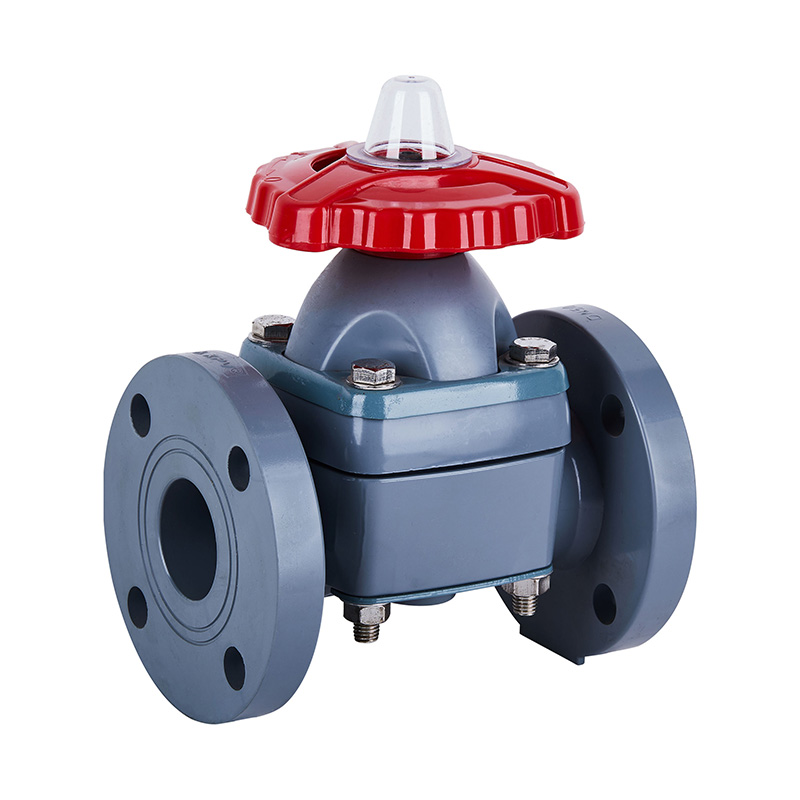

PVC-C G41F-10V přírubový membránový ventilDN20, DN32-150 20A, 32A-150A Standardní JIS

Ultra odolný vysokoteplotní ruční membránový ventil s přírubou z PVC-C pro kyselé kapaliny a zásobování vodou, standard JIS
Název produktu: PVC-C membránový ventil
Barva: Šedá
Velikost: DN20-150
Model: G41F-10V
Aplikace: Obecné
Materiál: Plast
Střední teplota: vysoká, střední
Tlak: Střední
Zdroj napájení: Manuální
Střední: Kyselina
Velikost portu: DN20-150
Konstrukce: Membrána
Připojení: Přírubový konec
Certifikát: ISO9001
Střední: Kyselina
Tlaková třída: 1,0 MPa (10 bar)
Typ ventilu: 1-cestný
Těsnění: EPDM F46
Dodací lhůta: 7 dní
Minimální objednané množství: 1 kus

Strukturální vlastnosti produktu
1.Těsnicí membrána je vyrobena z F46 nebo PFA, s odolností v ohybu ≥120 000 cyklů a odolností proti korozi ekvivalentní F4.
2.Ventil má šroubovací konstrukci s nízkým provozním momentem a vynikající stabilitou.

Seznam omezení teploty aplikace

Materiál Střední teplota℃ Materiál Střední teplota℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃
Detailní výkres sestavy membránového ventilu
Ne. Jméno Materiál
1 Limit krytí AS
2 Stud Ocel, Nerezová ocel
3 Přídržná matice FRPP
4 Podložka FRPP
5 kolo Materiál slitiny
6 Talíř Ocel, Nerezová ocel
7 Dvouhlavý čep a matice Ocel, Nerezová ocel
8 Kapota FRPP, PVDF, PVC-U, PVC-C, PPH
9 Třmenová matice Ocel, měď Ht300
10 Stopka Ocel, Nerezová ocel
11 disk litina, FRPP, PVDF, PVC-U, PVC-C, PPH, ocel, nerezová ocel, C.I.FRP
12 Flim EPDM, FPM
13 Membrána F46.PFA
14 Tělo FRPP, PVDF, PVC-U, PVC-C, PPH
15 Talíř Ocel, Nerezová ocel

Seznam dimenzí

DN (mm) D d L h n Ø
20 (3/4") 105 75 120 18 4 15X16
25(1) 115 90 130 18 4 19X20,5
32 (1 1/4") 135 100 160 20 4 19X20,5
40 (1 1/2") 145 105 180 20 4 19X20,5
50 (2") 160 120 210 21 4 19X20,5
65 (2 1/2") 180 140 250 22 4 19X20,5
80 (3") 195 150 280 22 8 19X20,5
100 (4") 229 175 340 24 8 19X20,5
125 (5") 250 210 410 24 8 23
150 (6") $ $ 280 240 480 26 8 23
