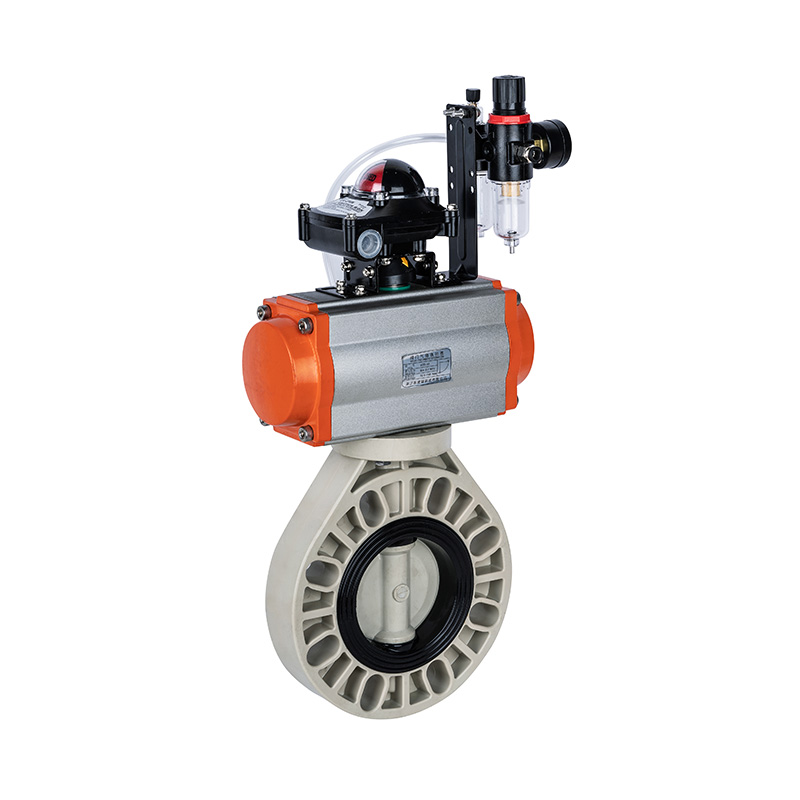

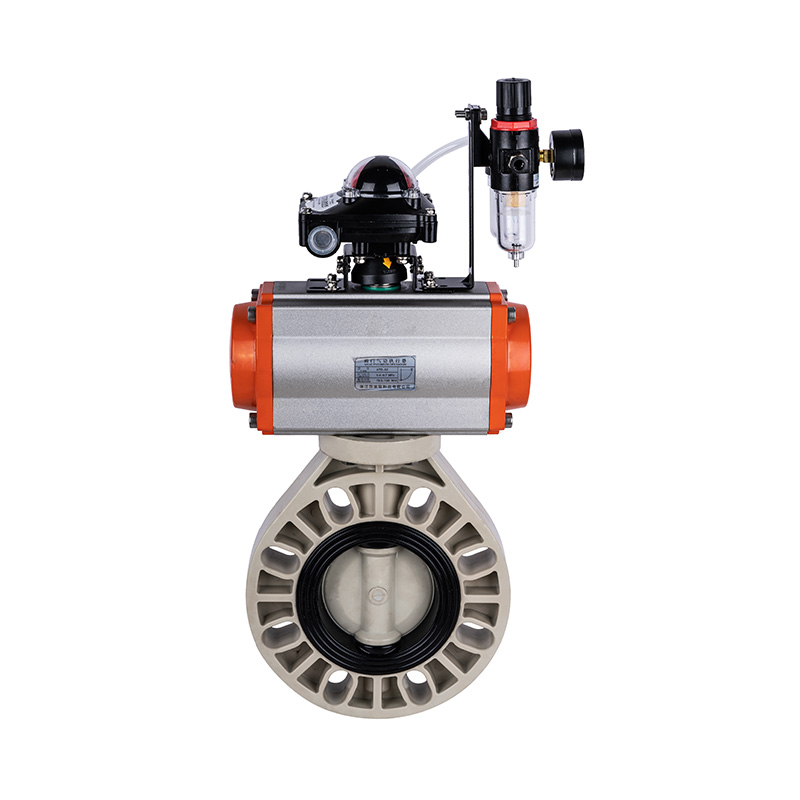

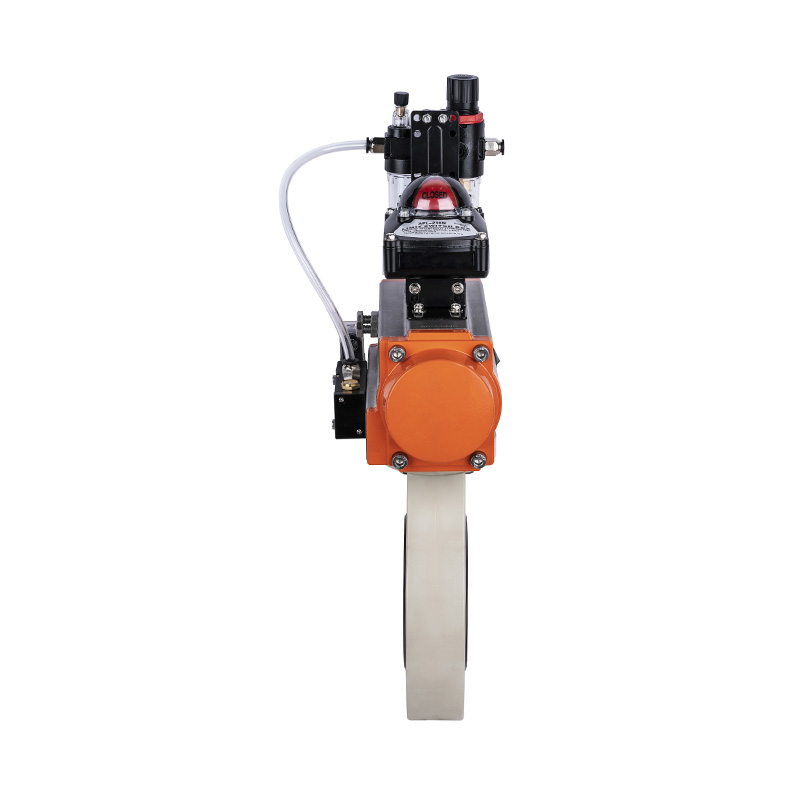

PPH D671X-10S Pneumatický klapkový ventil DN40-1000 40A-1000A JIS Standard

PPH pneumatický automatická škrticí ventil, středové těsnění měkké těsnění, DN40-1000, plastový ventil pro průmysl a domácnost, standard JIS
Zdroj energie: Pneumatický
Typ připojení: Wafer
Struktura: Středové těsnění
Typ těsnění: Nucené těsnění
Představec: Standardní
Tlaková třída: 1,0 MPa (10 bar)
Pracovní teplota: -20~110°C
Materiál těsnícího povrchu: Soft Seal
Použití: Průmyslové použití, Vodní průmysl
Materiál stopky: ocel, nerezová ocel
Značka: KXPV
Specifikace: DN40-1000
Původ: Zhejiang, Ningbo

Seznam omezení teploty aplikace

Materiál Střední teplota℃ Materiál Střední teplota℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Strukturální vlastnosti produktu

1. Klapky řady technických plastů jsou vyrobeny z FRPP, PVDF, PVC-C, PVC-U, PPH a dalších termoplastických materiálů odolných proti korozi, lisovaných v dokonalém procesu vstřikování, které nabízejí silnou odolnost proti korozi.
2.K zajištění těsnícího výkonu ventilu se používá pryž s vysokou odolností proti korozi, díky čemuž je vhodný pro přepravu vysoce viskózních médií.
3. Ventil má jednoduchou konstrukci s 90° rotací pro rychlé otevírání a zavírání, snadnou instalaci a dobrý regulační výkon.
4. Pohon lze dálkově ovládat počítače nebo řídicího centra, což umožňuje ventilu regulovat průtok a průtok média, čímž je provoz pohodlnější, efektivnější a snižuje náklady na pracovní sílu a zároveň zajišťuje bezpečnost personálu na místě.

Tabulka materiálů dílů

ne Jméno Materiál
1 Pneumatický pohon Hliníková slitina
2 Stud Ocel, Nerezová ocel
3 Šestihranná matice SS ocel, ocel
4 Tělo FRPP,PVDF,PVC-C,PVC-U,PPH
5 Ventilová deska FRPP,PVDF,PVC-C,PVC-U,PPH
6 Těsní guma EPDM, FPM
7 Stopka Ocel, Nerezová ocel

Seznam dimenzí

DN (mm) D1 D2 D3 L H n-ø
GB JIS ANSI GB JIS ANSI
40 (1 1/2") 150 110 105 3.88 45 40 280 4-ø19X25 4-ø19X25 4-ø19X25
50 (2") 160 125 120 4.74 51 42 300 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65 (2 1/2") 180 145 140 5.49 66 47 310 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80 (3") 200 160 150 6 79 45 400 8-ø19X25 8-ø19X24 4-ø19X25
100 (4") 220 180 175 7.5 98.5 55 410 8-ø19X32 8-ø19X32 8-ø19X32
125 (5") 250 210 210 8.5 125 65 500 8-ø23X33 8-ø23X33 8-ø23X33
150(6) 290 240 240 9.51 148 75 530 8-ø23X34 8-ø23X34 8-ø22X34
200 (8") 340 295 290 11.75 201 85 600 8-ř23X33,5 12-ø23X27 8-ř23X33,5
250 (10") 395 350 355 14.25 245.5 110 650 12-ø23X32,5 12-ø25X32,5 12-ø25X32,5
00(16") 597 515 510 21.26 399 140 950 16-ř27X43 16-ř27 16-ø30X43
450 (18") 635 560 565 22.76 446 150 1050 20-ø26X28,5 20-ø26X28,5 16-ø32X34,5
500 (20") 700 620 620 25 494 150 1140 20-ø26X44 20-ø26X44 20-ø32X44
700 (28") 928 820 840 34.02 670 185 1530 24-ø31X44 24-ř33 24-ř35
800 (32") 1060 950 950 38.5 755 220 1690 24-ø41X60 28-ø33X38 24-ø41X60
1000 (40") 1210 1160 1160 46.26 935 236 1800 28-ø36X52 28-ř39 32-ø41
