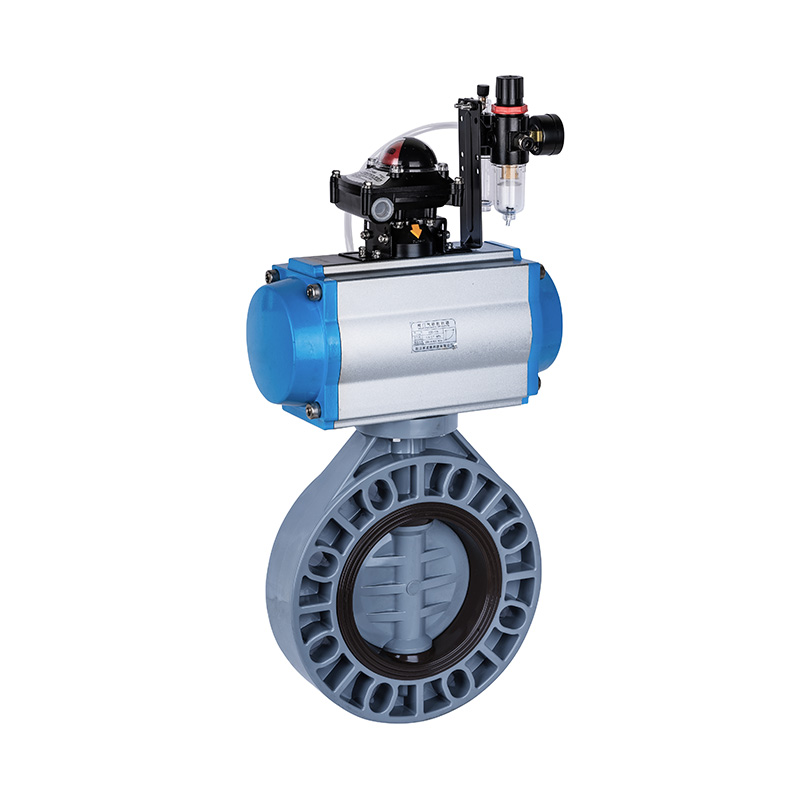

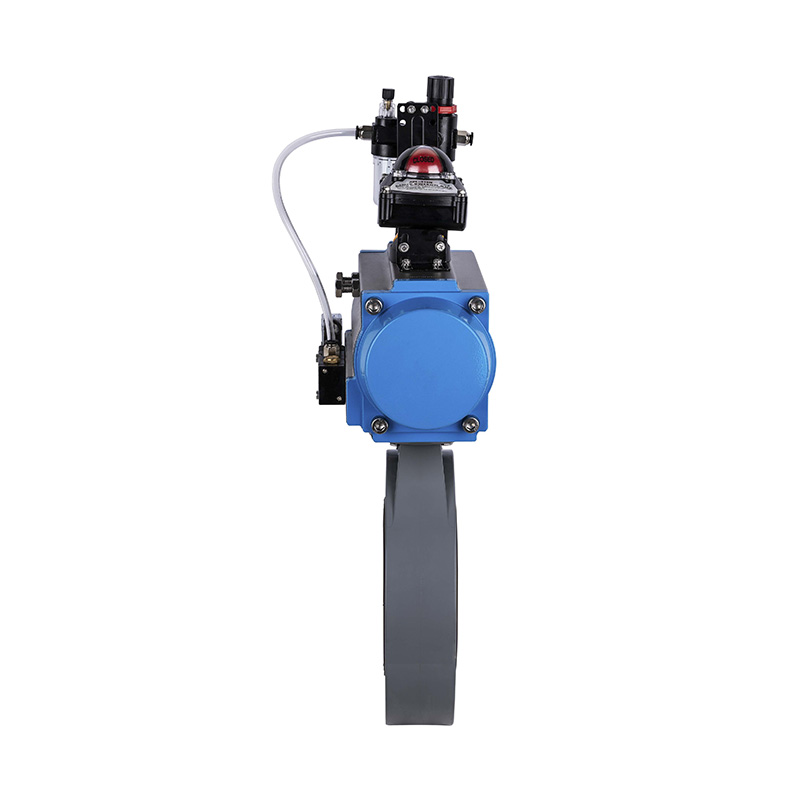

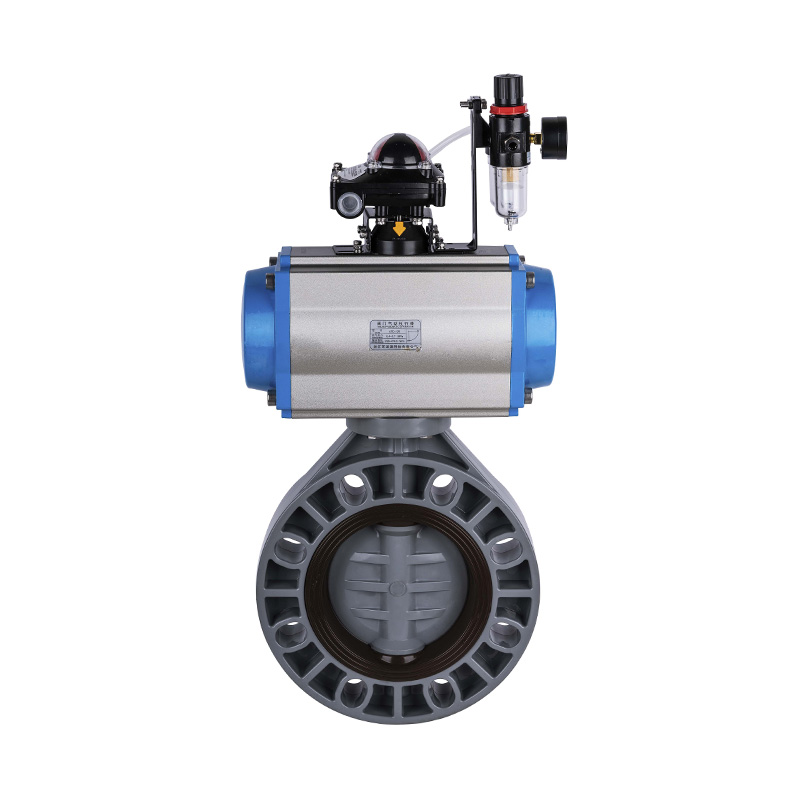

PVC-C D671X-10S Pneumatický klapkový ventil DN32-1000 GB Standardní

Pneumatický automatický uzavírací ventil PVC-C, středové těsnění, měkké těsnění, DN32-1000, plastové uzavírací ventil pro průmysl a domácnost
Režim ovládání: Automatický
Typ připojení: Wafer
Struktura: Středové těsnění
Typ těsnění: Vynucené těsnění
Dřík ventilu: Standardní
Tlaková třída: 1,0 MPa (10 bar)
Pracovní teplota: -20~95°C
Materiál těsnění: Měkké těsnění
Použití: Průmysl, Vodní průmysl
Vřeteno ventilu: ocel, nerezová ocel
Název značky: KXPV
Specifikace: DN32-1000
Místo původu: Ningbo, Zhejiang

Seznam omezení teploty aplikace

Materiál Střední teplota℃ Materiál Střední teplota℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Strukturální vlastnosti produktu

1. Tyto technické plastové klapky jsou vstřikovány z termoplastů odolných proti korozi, jako jsou FRPP, PVDF, PVC-C, PVC-U a PPH, a nabízejí vysokou odolnost proti korozi.
2. K zajištění těsného utěsnění se používá pryž vysoce odolná proti korozi, díky čemuž jsou vhodné pro dopravu vysoce viskózních médií.
3. Vyznačují se jednoduchou konstrukcí, otočením o 90° pro otevírání a zavírání, snadnou instalací a vynikající nastavitelností.
4. Pohon lze dálkově ovládat pomocí počítače nebo řídicího centra, což umožňuje otevírání a zavírání ventilu pro řízení průtoku a průtoku médií. To poskytuje větší pohodlí a rychlost, snižuje náklady na pracovní sílu a zajišťuje bezpečnost pracovníků na místě.

Tabulka materiálů dílů

ne Jméno Materiál
1 Pneumatický pohon Hliníková slitina
2 Stud Ocel, Nerezová ocel
3 Šestihranná matice SS ocel, ocel
4 Tělo FRPP,PVDF,PVC-C,PVC-U,PPH
5 Ventilová deska FRPP,PVDF,PVC-C,PVC-U,PPH
6 Těsní guma EPDM, FPM
7 Stopka Ocel, Nerezová ocel

Seznam dimenzí

DN (mm) D1 D2 D3 T H n-Φ
GB JIS ANSI GB JIS ANSI
32 (11/4") 140 100 100 88.9 33 35 270 4-Φ17 4-Φ17 4-Φ17
40 (11/2") 150 110 105 98.4 41.5 39 280 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 (2") 160 125 120 120.7 50 40 300 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65 (21/2") 180 145 140 139.7 64 42 310 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80 (3") 200 160 150 152.4 77 42 400 8-Φ19X25 8-Φ19X25 4-Φ19X20
100 (4") 225 180 175 190.5 96 52 410 8-Φ19X32 8-Φ19X32 8-Φ19X32
125 (5") 255 210 210 215.9 120 61 500 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 (6") 290 240 240 241.3 145 71 530 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 (8") 340 295 290 298.5 196.5 81 600 8-Φ23X33,5 12-Φ23X27 8-Φ23X33,5
250 (10") 420 350 355 362 245.5 110 650 12-Φ23,5X32 12-Φ23,5X32 12-Φ23,5X32
300 (12") 500 400 431.8 291.5 115 750 12-Φ28X48 12-Φ28X48
350 (14") 550 460 476.3 340 127 850 16-Φ26 12-Φ33
400 (16") 619 515 510 539.8 399 140 950 16-Φ36X52 16- Φ 36X52 16-Φ36X52
450 (18") 655 565 565 577.9 446 150 1050 20-Φ25 20-Φ27 16- Φ 33
500 (20") 705 620 620 635 494 150 1140 20-Φ26X33 20-Φ27X33 20-Φ26X33
600 (24") 816 725 749.3 570 170 1290 20-Φ28X38 20-Φ28X38
700 (28") 910 840 840 670 185 1530 24-Φ33X44 24-Φ33X44
800 (32") 1055 960 950 977.9 755 240 1690 24-Φ44,5X65 28-Φ36X52 24-Φ44,5X65
1000 (40") 1230 1160 1160 935 236 1800 28- Φ 36X52 28-Φ39
