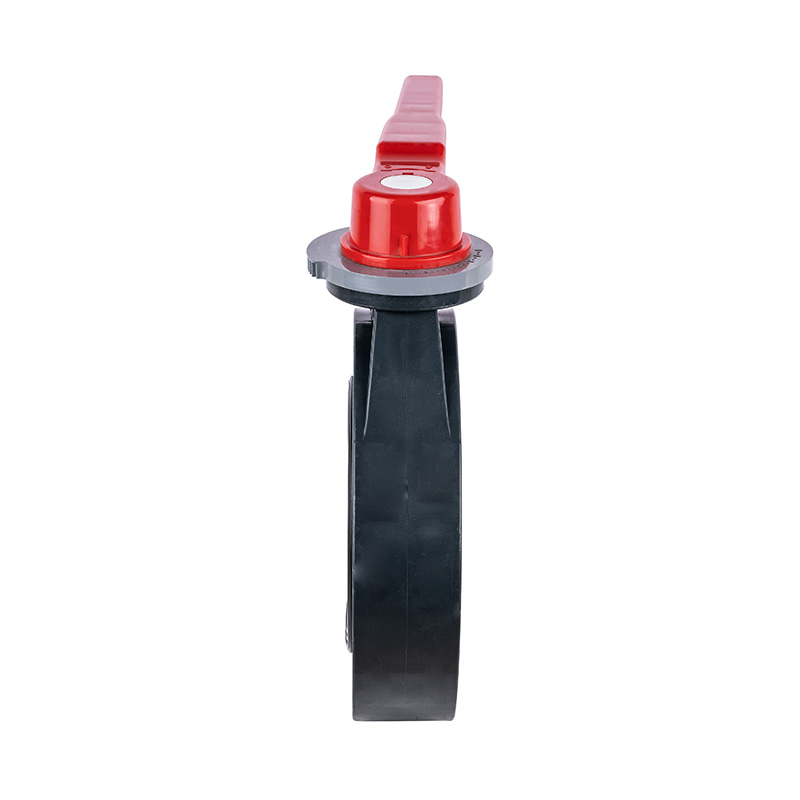

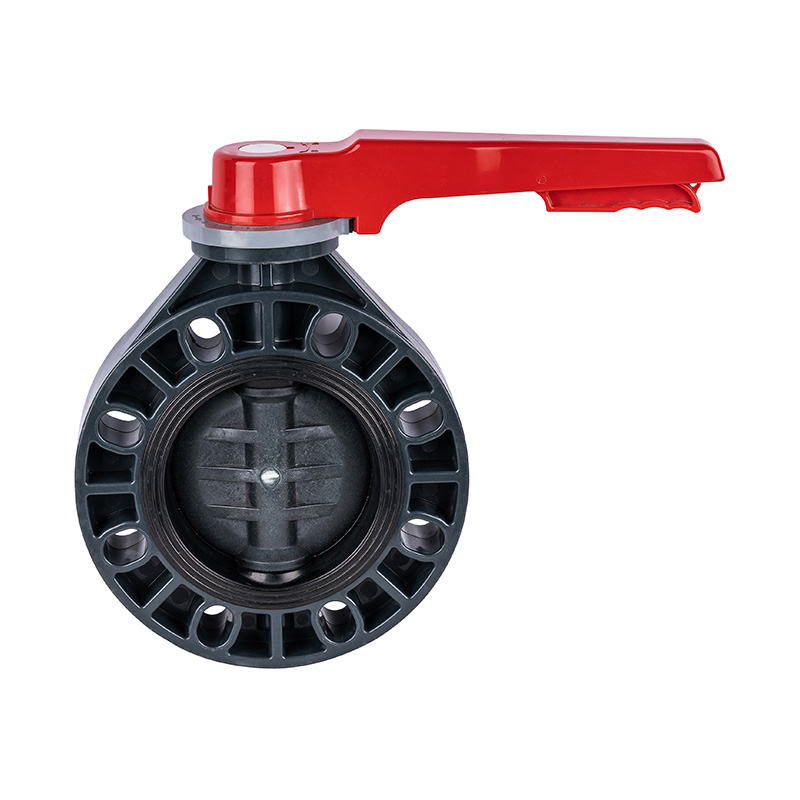

PVC-U D71X-10U klapkový ventil s rukojetí DN40-200 1-1/2"-8" standard ANSI

Novinka z PVC-U ruční pákový klapkový ventil DN15–200 Průmyslový měkčený středový utěsněný plastový ventil ANSI Standard
Model: DN15–200
Provozní režim: Manuální
Typ připojení: Wafer
Struktura: Střed utěsněný
Typ těsnění: Pružně utěsněné
Představec: Standardní
Tlaková třída: 1,0 MPa (10 bar)
Pracovní teplota: -5~45℃
Materiál těsnícího povrchu: Soft Seal
Použití: Průmyslové použití, Použití pro úpravu vody
Materiál stonku: ocel, nerezová ocel
Značka: KXPV
Specifikace: DN15–200
Původ: Zhejiang, Ningbo

Strukturální vlastnosti produktu
1.Ventil je kompaktný a lehký, snadno se rozebírá a může být instalován v jakékoli poloze.
2. Jednoduchá a kompaktní konstrukce s nízkým provozním točivým momentem, umožňující rychlé otočení o 90° pro rychlé otevření.
3. Lineární průtokové charakteristiky s vynikajícím regulačním výkonem

Seznam omezení teploty aplikace

Materiál Střední teplota℃ Materiál Střední teplota℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

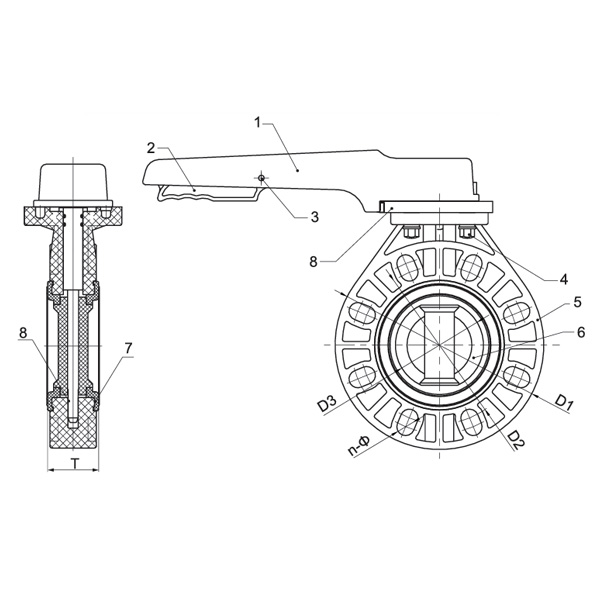

Tabulka materiálů dílů

ne Jméno Materiál množství
PVC-C PVC-U PVDF PPH FRPP
1 Rukojeť Materiál slitiny 1
2 Polohovací tyč Materiál slitiny 1
3 Polohovací deska Materiál slitiny 1
4 Ořechový pohár FRPP PPH FRPP 4
5 Tělo PVC-C PVC-U PVDF PPH FRPP 1
6 disk PVC-C PVC-U PVDF PPH FRPP 1
7 Těsní guma FPM EPDM FPM EPDM 1
8 Stopka ocel 1
9 Pin ocel 1

Seznam dimenzí

Specifikace D1 (mm) D2 (mm) D3 (mm) D4 (mm) T(mm) n-Φ(mm)
1½" (40) 148 96 110 41.5 39 4-Φ19*25
2" (50) 162 108 125 48.5 43 4-Φ19*26
2½" (65) 180 128 145 63 45 4-Φ19*26
3" (80) 196 148 160 75.5 45 8-Φ19*24
4" (100) 225 168 191 95 56.5 8-Φ19*29
5" (125) 255 200 216 120 65 8-Φ23*31
6" (150) 285 225 241 143.5 75 8-Φ23*31
8" (200) 340 280 299 195 85 8-Φ23*32
JIS: 12-Φ23*27
