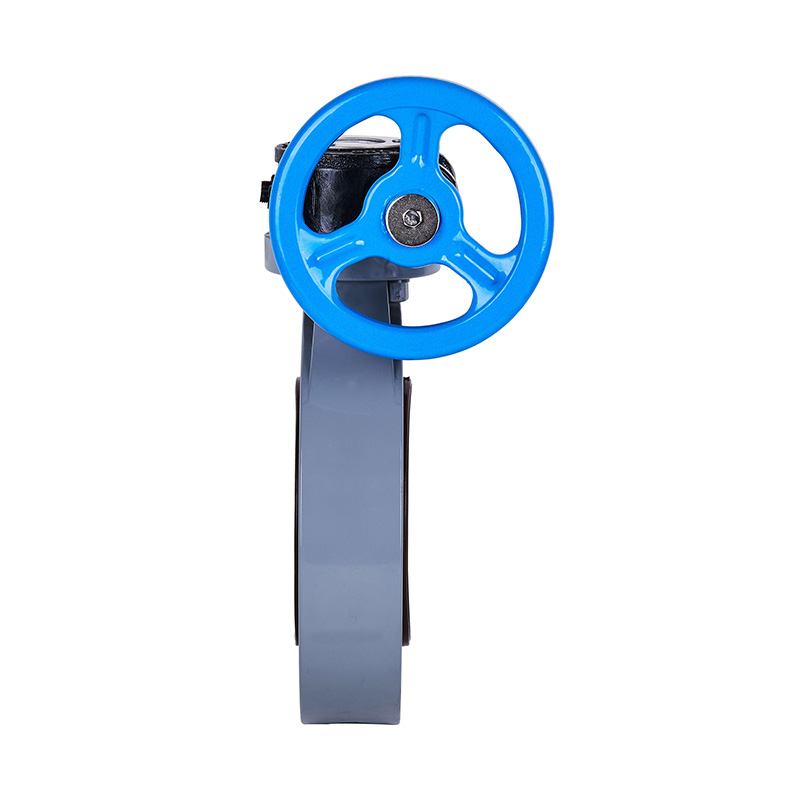

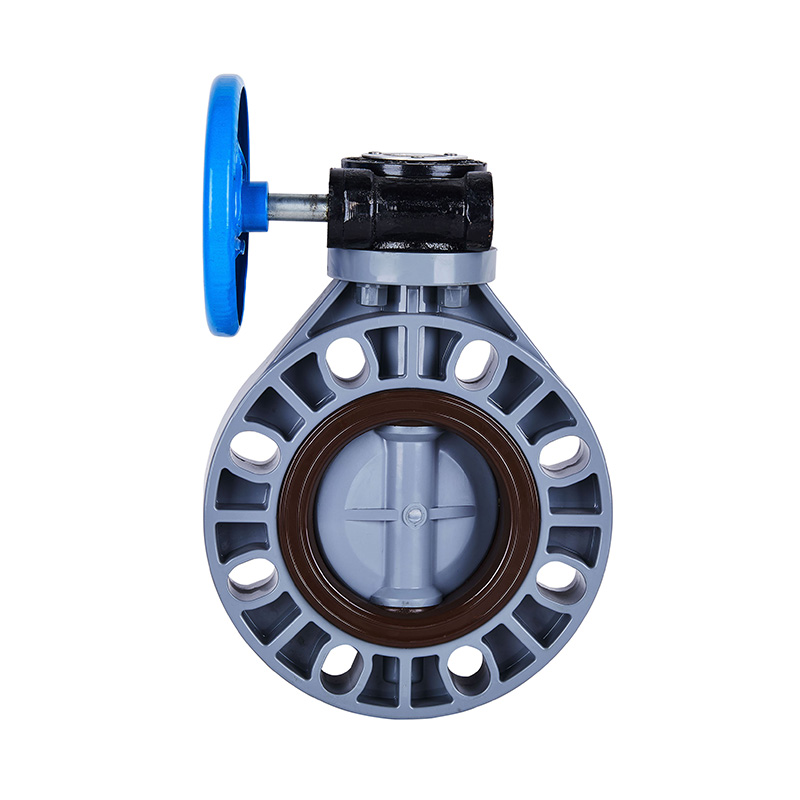

PVC-C D371X-10V Šnekový škrticí ventil DN40-1000 1-1/2"-30" ANSI Standard

Zákázkový zbrus nový PVC-C šnekový převod s hladkým dříkem DN40–1000 škrticí klapka, šedá, DIN, JIS, ANSI Standard, 4palcový plastový ventil s přírubou ANSI Standard
Značka: KXPV
Model: D371X-10V
Aplikace: Obecné
Materiál: Plast
Barva: šedá / černá / červená
Střední teplota: vysoká, střední
Tlak: Střední
Napájení: Manuální
Střední: Kyselina
Velikost portu: DN40–1000
Struktura: Motýl
Materiál těla: PVC-C
Připojení: Přírubový konec
Standardní: GB/T27725
Použití: Průmyslové
Pracovní teplota: -20~95℃
Dodací lhůta: 7 dní
Minimální objednané množství: 1 kus

Tlaková třída: 1,0 Mpa(10bar)

Strukturální vlastnosti produktu
1.Ventil je kompaktný a lehký, snadno se rozebírá a může být instalován v jakékoli poloze.
2. Jednoduchá a kompaktní konstrukce s nízkým provozním točivým momentem, umožňující rychlé otočení o 90° pro rychlé otevření.
3. Lineární průtokové charakteristiky s vynikajícím regulačním výkonem

Seznam omezení teploty aplikace

Materiál Střední teplota℃ Materiál Střední teplota℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tabulka materiálů dílů

ne Jméno Materiál množství
PVC-C PVC-U PVDF PPH FRPP
1 kolo Materiál slitiny 1
2 Šneková převodovka Materiál slitiny 1
3 Pin ocel 1
4 Ořechový pohár FRPP PPH FRPP 4
5 Tělo PVC-C PVC-U PVDF PPH FRPP 1
6 disk PVC-C PVC-U PVDF PPH FRPP 1
7 Těsní guma FPM EPDM FPM EPDM 1
8 Stopka ocel 1

ne Jméno Materiál množství
PVC-C PVC-U PVDF PPH FRPP
1 kolo litina/slitina materiál 1
2 Šneková převodovka litina/slitina materiál 1
3 Pin ocel 1
4 Stopka ocel 1
5 Tělo PVC-C PVC-U PVDF PPH FRPP 1
6 disk PVC-C PVC-U PVDF PPH FRPP 1
7 Těsní guma FPM EPDM FPM EPDM 1
8 Ořechový pohár FRPP PVDF PPH FRPP 4

ne Jméno Materiál množství
1 kolo litina 1
2 Šneková převodovka litina 1
3 Pin ocel 1
4 Stopka ocel 1
5 Tělo FRPP 1
6 disk FRPP 1
7 Těsní guma EPDM 1

Seznam dimenzí

Specifikace D1 (mm) D2 (mm) D3 (mm) D4 (mm) T(mm) n-Φ(mm)
1½" (40) 148 96 110 41.5 39 4-Φ19*25
2" (50) 162 108 125 48.5 43 4-Φ19*26
2½" (65) 180 128 145 63 45 4-Φ19*26
3" (80) 196 148 160 75.5 45 8-Φ19*24
4" (100) 225 168 191 95 56.5 8-Φ19*29
5" (125) 255 200 216 120 65 8-Φ23*31
6" (150) 285 225 241 143.5 75 8-Φ23*31
8" (200) 340 280 299 195 85 8-Φ23*32
JIS: 12-Φ23*27

Specifikace D1 (mm) D2 (mm) D3 (mm) D4 (mm) T(mm) n-Φ(mm)
10" (250) 423 350 366 245.5 110 12-Φ23*32
12" (300) 495 400 436 291.5 115 12-Φ23*32
14" (350) 555 460 470 340 127 16-Φ22
12-Φ29
16" (400) 607 515 540 399 140 16-Φ23*45
18" (450) 645 565 583 446 150 20-Φ28,5
16-Φ34,5
20" (500) 708 615 640 494 150 20-Φ26*41
24" (600) 820 725 750 570 170 20-Φ35*47
