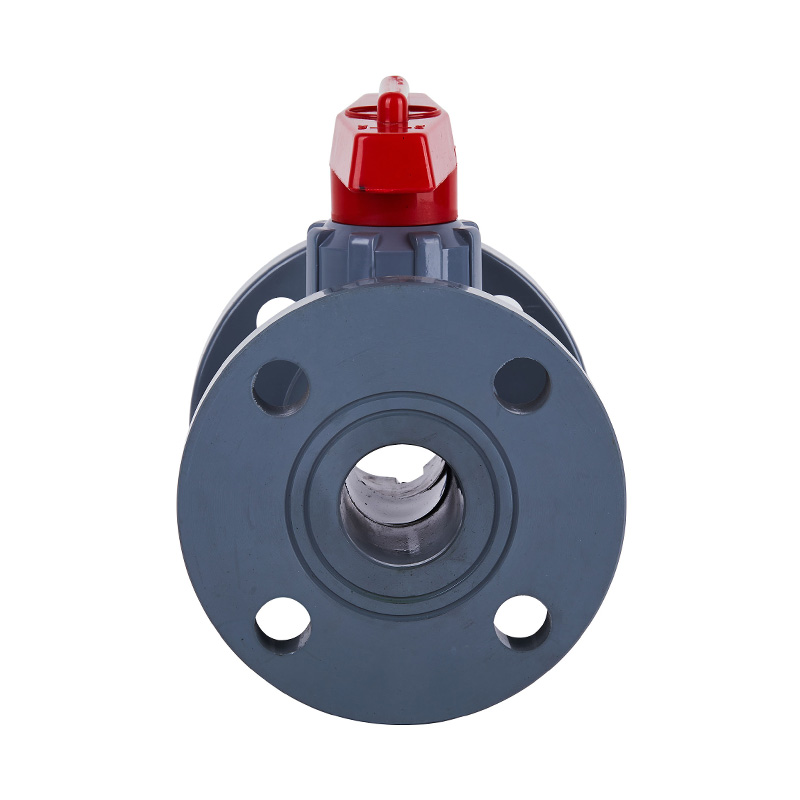

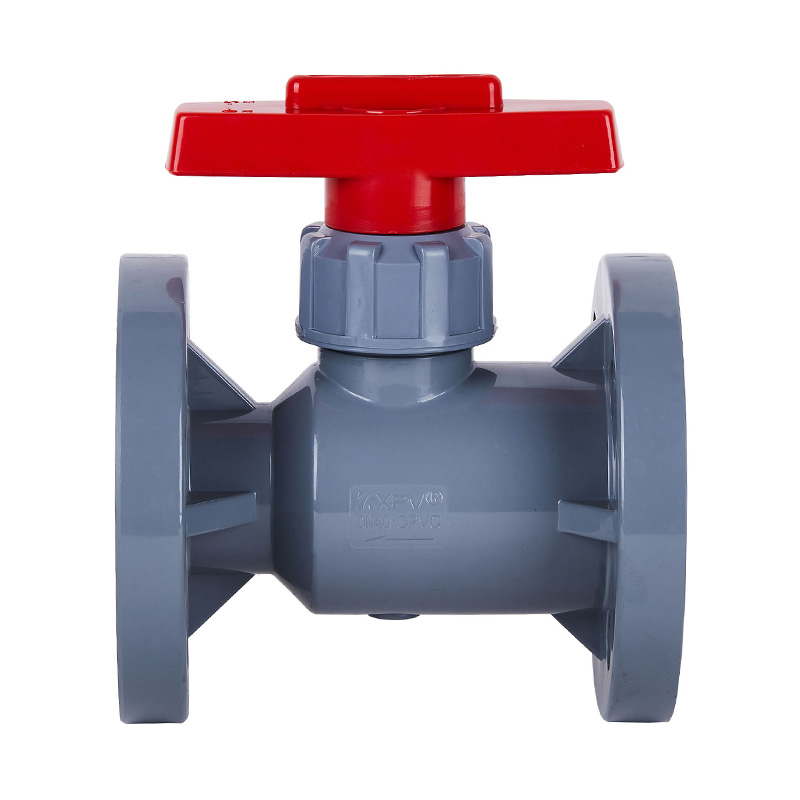

PVC-C Q41F-10V Kulový ventil přírubový DN20-100 20A-100A JIS Standard

Tepelně odolný DN20-100 ruční plastový PVC-C PVC průmyslový přírubový kulový ventil pro materiál vodního potrubí, standard ANSI, standard JIS
Typ: Kulový ventil, 2-cestný
Model: Q41F-10V
Aplikace: Obecné
Střední teplota: vysoká, nízká
Zdroj napájení: Manuální
Střední: Kyselina
Velikost portu: DN20-100
Konstrukce: Pevný kulový ventil
Standard: ANSI
Materiál těla: PVC-C
Materiál těsnění: PTFE, VITON
Připojení: Přírubový konec
Záruka: 1 rok
Minimální objednané množství: 1 kus
Dodací lhůta: 7 dní
Kapacita dodávky: 10 000 kusů/den

Tlaková třída: 1,0 Mpa(10bar)

Strukturální vlastnosti produktu

1. Kulové ventily řady technických plastů jsou vyrobeny z termoplastických materiálů odolných proti korozi, jako jsou FRPP, PVDF, PVC-C, PVC-U a PPH, vytvořené jednorázovým vstřikováním, které poskytují silnou odolnost proti korozi.
2. Spolehlivé těsnění s nízkým provozním momentem.
3. Nízká odolnost vůči tekutinám a rychlé otevírání a zavírání.
4. Jednoduchá struktura s atraktivním vzhledem.

Seznam omezení teploty aplikace

Materiál Střední teplota℃ Materiál Střední teplota℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Detail sestavy kulového ventilu Boddily Form

Tabulka materiálů dílů

ne Jméno Materiál
1 Rukojeť Materiál slitiny
2 Přídržná matice FRPP, PVDF, PVC-U, PVC-C, PPH
3 Lokalizační kroužek FRPP, PVDF, PVC-U, PVC-C, PPH
4 Stopka FRPP, PVDF, PVC-U, PVC-C, PPH
5 Stopka seal PTFE
6 Zapečetěná koule PTFE
7 Sedadlo těsnění FRPP, PVDF, PVC-U, PVC-C, PPH
8 Míč FRPP, PVDF, PVC-U, PVC-C, PPH
9 Tělo FRPP, PVDF, PVC-U, PVC-C, PPH
Seznam dimenzí

DN (mm) D d L h n Ø
20 (3/4") 105 75 120 17 4 15
25(1") 120 90 130 16 4 19
32 (1 1/4") 135 100 145 18 4 19
40 (1 1/2") 145 105 168 20 4 19
50 (2") 160 120 180 20 4 19
65 (2 1/2") 180 140 225 22 4 19
80 (3") 195 150 260 25 4 19
100 (4") 215 175 280 25 8 19
