| Seznam omezení teploty aplikace |
| Materiál | Střední teplota℃ | Materiál | Střední teplota℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20 ℃ ~ 95 ℃ | PVC-U | -5℃~ 45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20 ℃ ~ 120 ℃ | PPH | -20 ℃ ~ 110 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40 ℃ ~ 150 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Strukturální vlastnosti produktu |
1. Těsnicí membrána je vyrobena z F46 nebo PFA, s odolností ve složení ≥ 120 000krát a odolností proti korozi srovnatelnou s F4.
2. Šroubový zvedací mechanismus poskytuje nízký otvírací a zavírací moment a vynikající stabilitu.
3. Pohon lze dálkově ovládat pomocí počítače nebo řídicího centra, ovládáním průtoku a průtoku média otevíráním a zavíráním ventilu. To poskytuje větší pohodlí a rychlost, snižuje náklady na pracovní sílu a zajišťuje bezpečnost pracovníků na místě.

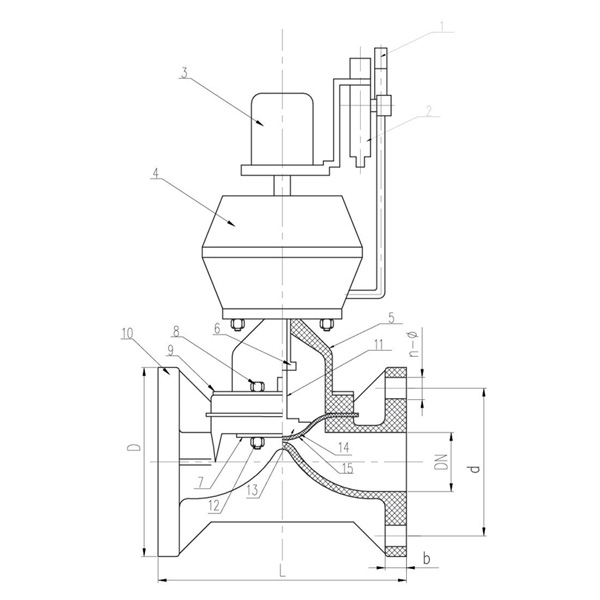

| Tabulka materiálů dílů |
| Ne. | Jméno | Materiál | množství | ||||||||||||||||||||||||||||||
| 1 | Solenoidový ventil | 1 | |||||||||||||||||||||||||||||||
| 2 | Tlakoměr | 1 | |||||||||||||||||||||||||||||||
| 3 | Zařízení pro zpětnou vazbu signálu | 1 | |||||||||||||||||||||||||||||||
| 4 | Pneumatický pohon | Hliníková slitina | 1 | ||||||||||||||||||||||||||||||
| 5 | Kapota | PPH, PVC-C, PVC-U, PVDF, FRPP | 1 | ||||||||||||||||||||||||||||||
| 6 | Třmenová matice | SS ocel, Steel | 1 | ||||||||||||||||||||||||||||||
| 7 | Talíř | Q345, SS ocel | 2 | ||||||||||||||||||||||||||||||
| 8 | Šroub | Ocel, Nerezová ocel | 4 | ||||||||||||||||||||||||||||||
| 9 | Talíř | Q345, SS ocel | 2 | ||||||||||||||||||||||||||||||
| 10 | Tělo | PPH, PVC-C, PVC-U, PVDF, FRPP | 1 | ||||||||||||||||||||||||||||||
| 11 | Stopka | Ocel, Nerezová ocel | 1 | ||||||||||||||||||||||||||||||
| 12 | Maticový uzávěr | Ocel, Nerezová ocel | 4 | ||||||||||||||||||||||||||||||
| 13 | Ventilová deska | PPH,PVC-C,PVC-U FRPP, PVDF/litina | 1 | ||||||||||||||||||||||||||||||
| 14 | Flim | EPDM, FPM | 1 | ||||||||||||||||||||||||||||||
| 15 | Membrána | F46.PFA.PTFE | 1 | ||||||||||||||||||||||||||||||
| Seznam dimenzí |
| 规 格 | D | d | L | b | n-Φ | ||||||||||||||||||||||||||||
| 15 | 95 | 65 | 125 | 14 | 4-Φ14 | ||||||||||||||||||||||||||||
| 20 | 105 | 75 | 135 | 18 | 4-Φ14 | ||||||||||||||||||||||||||||
| 25 | 115 | 85 | 145 | 18 | 4-Φ14 | ||||||||||||||||||||||||||||
| 32 | 135 | 100 | 160 | 18 | 4-Φ18 | ||||||||||||||||||||||||||||
| 40 | 145 | 110 | 180 | 20 | 4-Φ18 | ||||||||||||||||||||||||||||
| 50 | 160 | 125 | 210 | 22 | 4-Φ18 | ||||||||||||||||||||||||||||
| 65 | 180 | 145 | 250 | 24 | 4-Φ18 | ||||||||||||||||||||||||||||
| 80 | 195 | 160 | 300 | 24 | 8-Φ18 | ||||||||||||||||||||||||||||
| 100 | 225 | 180 | 350 | 28 | 8-Φ18 | ||||||||||||||||||||||||||||
| 125 | 245 | 210 | 400 | 30 | 8-Φ18 | ||||||||||||||||||||||||||||
| 150 | 280 | 240 | 455 | 30 | 8-Φ23x27 | ||||||||||||||||||||||||||||
| 200 | 335 | 295 | 570 | 40 | 8-Φ22 | ||||||||||||||||||||||||||||
| 250 | 390 | 350 | 680 | 38 | 12-Φ23 | ||||||||||||||||||||||||||||
| 300 | 445 | 400 | 680 | 38 | 12- Φ 23 | ||||||||||||||||||||||||||||
