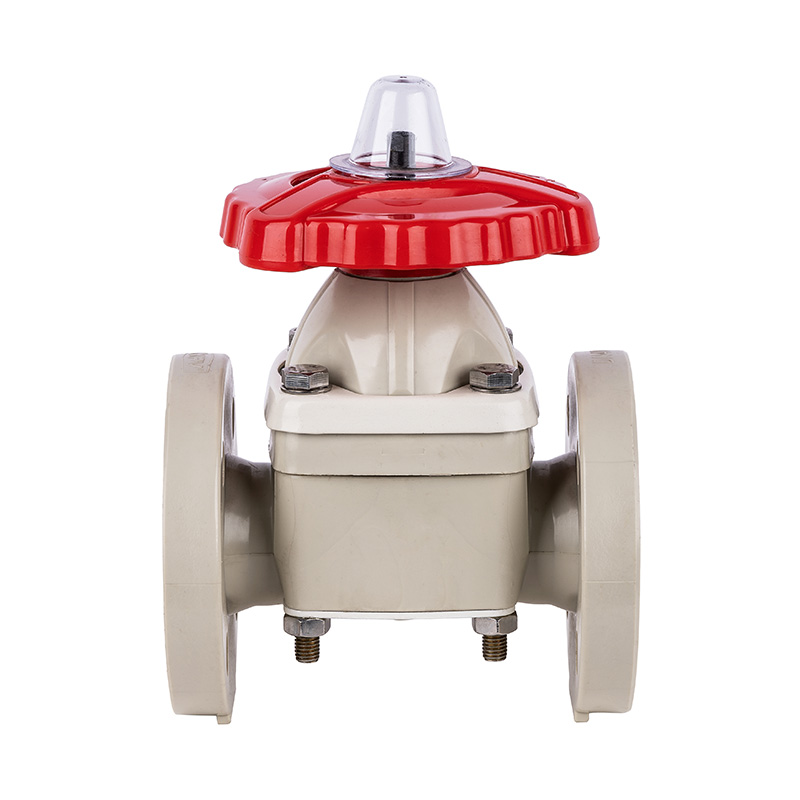

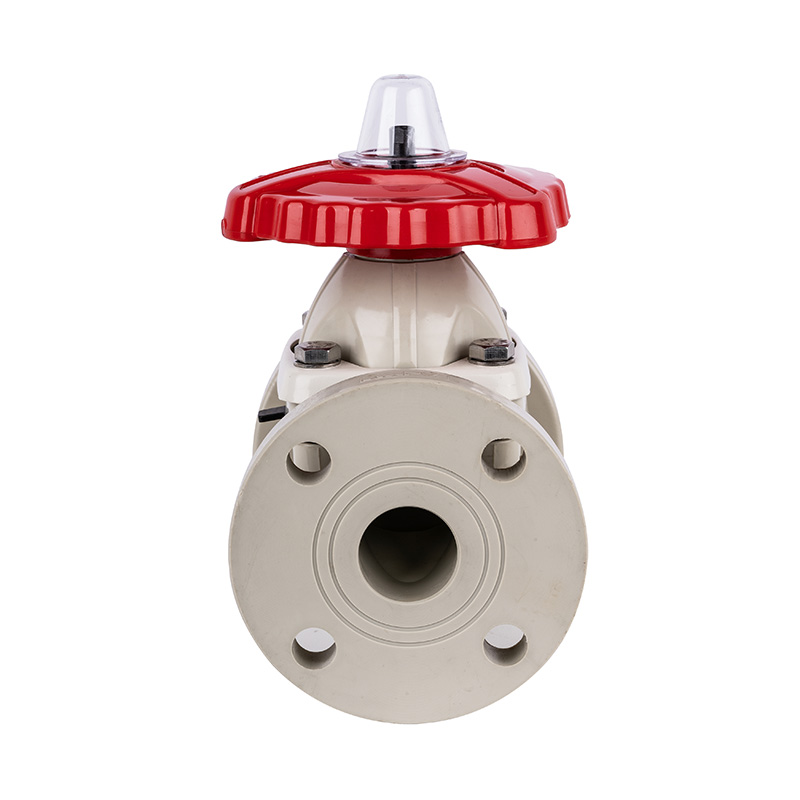

PPH G41F-10S Typ příruby Membránový ventil DN15-300 GB Standardní

PPH G41F-10S Typ příruby Membránový ventil DN15-300 GB Standardní

Průmyslový vysokoteplotní měkce těsnící ruční plastový membránový ventil PPH pro přívod vody
Použití: Obecné zásobování vodou
Teplota média: Vysoká teplota, střední teplota
Napájení: Manuální
Médium: Kyselina
Velikosti portů: DN15-DN300
Konstrukce: Membrána
Název produktu: Membránový ventil PPH
Připojení: Konce přírub
Certifikace: ISO9001
Tlaková třída: 1,0 MPa (10 bar)
Typ ventilu: 1-cestný
Těsnění: EPDM F46
Dodací lhůta: 7 dní
MOQ: 1 kus $ $

Kontaktujte nás
PREV：PVC-C G41F-10V Typ s přírubou Membránový ventil DN15-300 GB Standardní
DALŠÍ：FRPP G41F-10S Typ příruby Membránový ventil DN15-300 GB Standardní
Strukturální vlastnosti produktu
1. Membrána těsnění je vyrobena z F46 nebo PFA, počet přehybů je ≥120000krát a odolnost proti korozi je ekvivalentní F4.
2. Přijetím šroubové zvedací konstrukce je otevírací a zavírací síla obrovská a stabilita je dobrá.

Seznam omezení teploty aplikace

Materiál Střední teplota℃ Materiál Střední teplota℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Detailní výkres sestavy membránového ventilu
ne Jméno Materiál
1 Limit krytí AS
2 Stud Ocel, Nerezová ocel
3 Přídržná matice FRPP
4 Podložka FRPP
5 kolo Materiál slitiny
6 Talíř Ocel, Nerezová ocel
7 Dvouhlavý čep a matice Ocel, Nerezová ocel
8 Kapota FRPP,PVDF,PVCC,PVC-U,PPH
9 Třmenová matice Ocel, měď Ht300 Steel
10 Stopka Ocel, Nerezová ocel
11 Ventilová deska litina、FRPP,PVDF,PVC-U,PVC-C,PPH、
Ocel, Nerezová ocel、C.1.FRP
12 Flim EPDM, FPM
13 Membrána F46.PFA.PTFE
14 Tělo FRPP,PVDF,PVCC,PVC-U,PPH
15 Talíř Ocel, Nerezová ocel

Seznam pracovních tlaků a pracovních teplot

Ráže/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15 (1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20 (3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32 (11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40 (11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50 (2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65 (21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80 (3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100 (4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125 (5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150 (6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200 (8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

Seznam dimenzí

DN (mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
15 (1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20 (3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32 (11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40 (11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50 (2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65 (21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80 (3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19,5 8-Φ19 4-Φ18
100 (4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125 (5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150 (6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200 (8") 335 295 290 298.5 570 40 8-Φ22,5 12-Φ23 8-Φ22
250 (10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300 (12") 445 400 400 680 38 12-Φ23 16-Φ25
