| Seznam omezení teploty aplikace |
| Materiál | Střední teplota℃ | Materiál | Střední teplota℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20 ℃ ~ 95 ℃ | PVC-U | -5℃~ 45℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20 ℃ ~ 120 ℃ | PPH | -20 ℃ ~ 110 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40 ℃ ~ 150 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Strukturální vlastnosti produktu |
1. Těsnicí membrána je vyrobena z F46 nebo PFA, s odolností ve složení ≥ 120 000krát a odolností proti korozi srovnatelnou s F4.
2. Šroubový zvedací mechanismus poskytuje nízký otvírací a zavírací moment a vynikající.
3. Pohon lze dálkově ovládat pomocí počítače nebo řídicího centra, ovládat průtok a průtoku otevíráním a zavíráním ventilu. To poskytuje větší pohodlí a rychlost, snižuje náklady na pracovní sílu a zajišťuje bezpečnost pracovníků na místě.

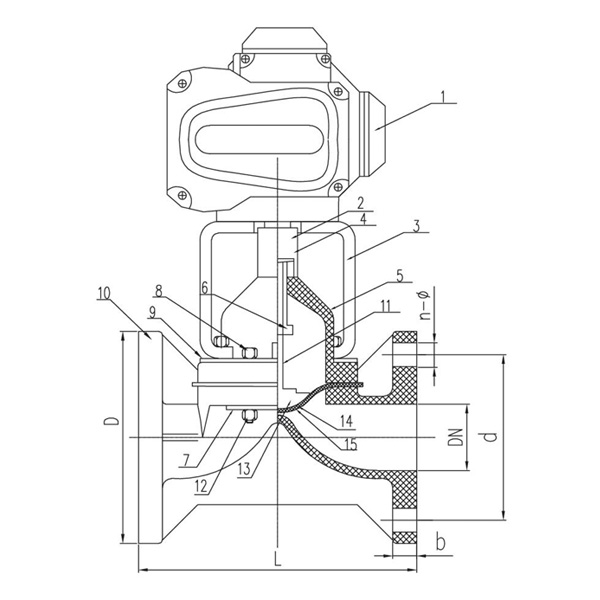

| Tabulka materiálů dílů |
| ne | Jméno | Materiál | množství | |||||||||||||||||||||||||
| 1 | Elektrický pohon | Hliníková slitina | 1 | |||||||||||||||||||||||||
| 2 | Spojovací tyč | ocel | 2 | |||||||||||||||||||||||||
| 3 | Držák elektrického/pneumatického pohonu | Železno | 1 | |||||||||||||||||||||||||
| 4 | Připojovací kolík | ocel | 1 | |||||||||||||||||||||||||
| 5 | Kapota | PPH, PVC-C, PVC-U, PVDF, FRPP | 1 | |||||||||||||||||||||||||
| 6 | Třmenová matice | SS Steel, Měď | 1 | |||||||||||||||||||||||||
| 7 | Deska | Q345, ocel SS | 2 | |||||||||||||||||||||||||
| 8 | Šroub | ocel, Nerezová ocel | 4 | |||||||||||||||||||||||||
| 9 | Deska | Q345, ocel SS | 2 | |||||||||||||||||||||||||
| 10 | Tělo | PPH, PVC-C, PVC-U, PVDF, FRPP | 1 | |||||||||||||||||||||||||
| 11 | Stopka | ocel, Nerezová ocel | 1 | |||||||||||||||||||||||||
| 12 | Maticový uzávěr | ocel, Nerezová ocel | 4 | |||||||||||||||||||||||||
| 13 | Ventilová deska | PPH,PVC-C,PVC-U FRPP,PVDF/litina | 1 | |||||||||||||||||||||||||
| 14 | Flim | EPDM, FPM | 1 | |||||||||||||||||||||||||
| 15 | Membrána | F46.PFA.PTFE | 1 | |||||||||||||||||||||||||
| Seznam dimenzí |
| Specifikace | D | d | L | b | n-Φ | |||||||||||||||||||||||
| 15 | 95 | 65 | 125 | 14 | 4-Φ14 | |||||||||||||||||||||||
| 20 | 105 | 75 | 135 | 18 | 4-Φ14 | |||||||||||||||||||||||
| 25 | 115 | 85 | 145 | 18 | 4-Φ14 | |||||||||||||||||||||||
| 32 | 135 | 100 | 160 | 18 | 4-Φ18 | |||||||||||||||||||||||
| 40 | 145 | 110 | 180 | 20 | 4-Φ18 | |||||||||||||||||||||||
| 50 | 160 | 125 | 210 | 22 | 4-Φ18 | |||||||||||||||||||||||
| 65 | 180 | 145 | 250 | 24 | 4-Φ18 | |||||||||||||||||||||||
| 80 | 195 | 160 | 300 | 24 | 8-Φ18 | |||||||||||||||||||||||
| 100 | 225 | 180 | 350 | 28 | 8-Φ18 | |||||||||||||||||||||||
| 125 | 245 | 210 | 400 | 30 | 8-18 | |||||||||||||||||||||||
| 150 | 280 | 240 | 455 | 30 | 8-Φ23x27 | |||||||||||||||||||||||
| 200 | 335 | 295 | 570 | 40 | 8-Φ22 | |||||||||||||||||||||||
| 250 | 390 | 350 | 680 | 38 | 12-Φ23 | |||||||||||||||||||||||
| 300 | 445 | 400 | 680 | 38 | 12-Φ23 | |||||||||||||||||||||||
