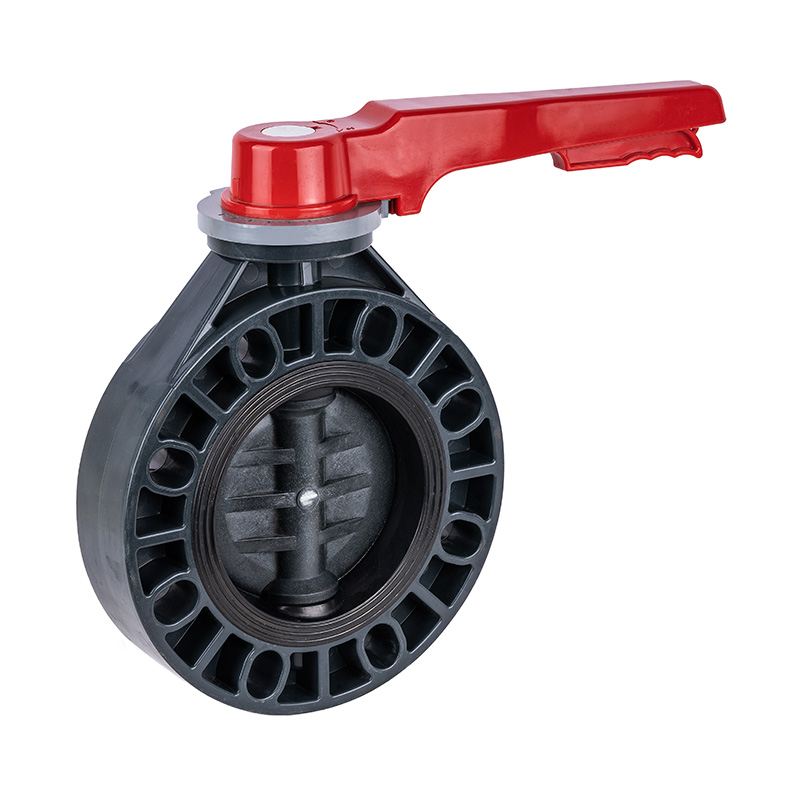

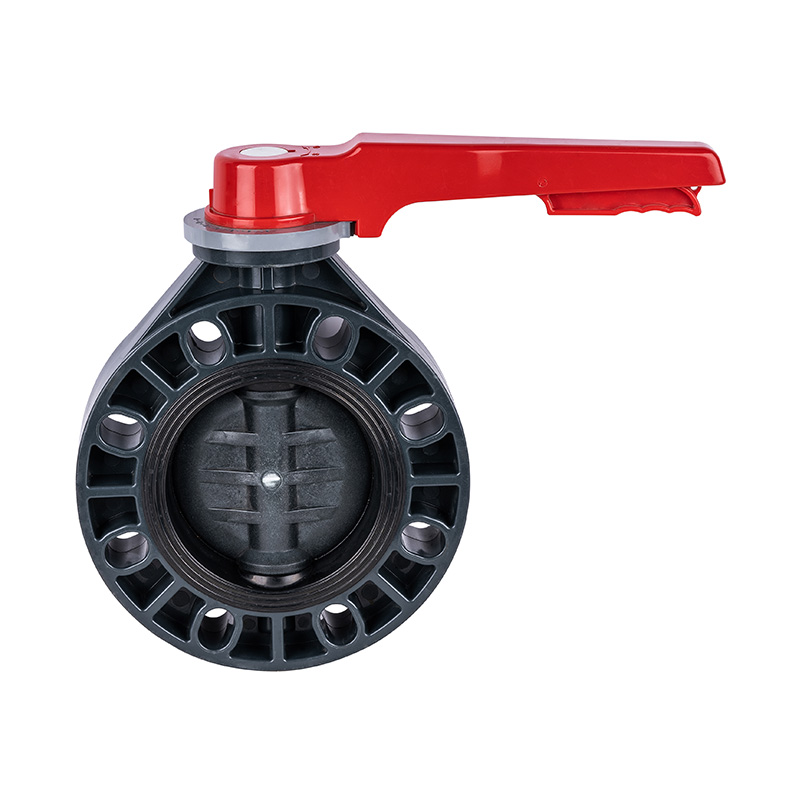

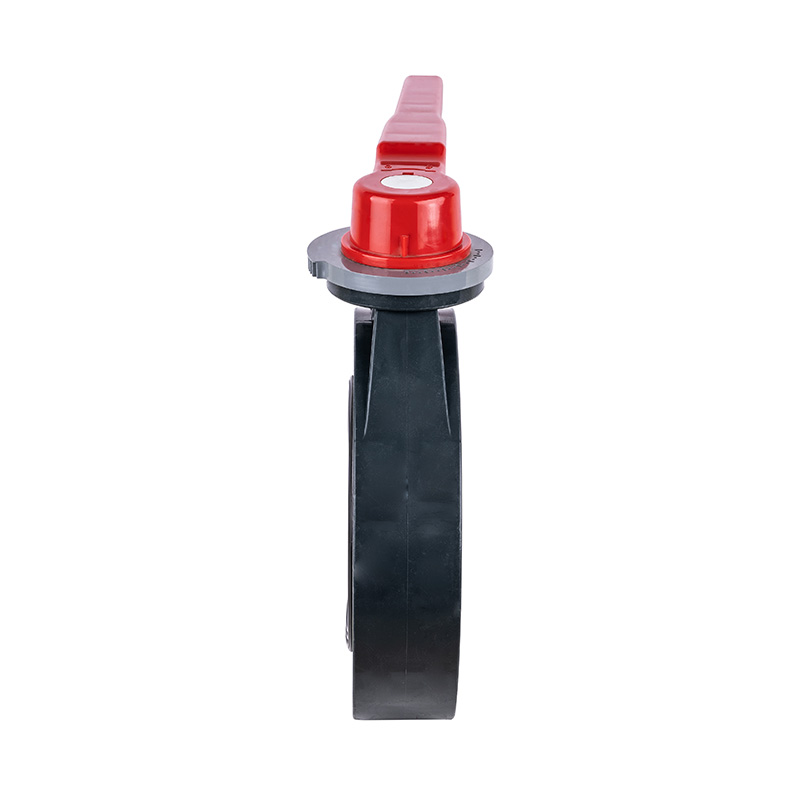

PVC-U D71X-10U klapkový ventil s rukojetí DN15-200 GB standardní

Novinka PVC-U ruční pákový klapkový ventil DN15-200 průmyslový měkce utěsněný středový těsnící plastový ventil
Číslo modelu: DN15-200
Režim jízdy: Manuální
Forma připojení: Wafer
Struktura: Středové těsnění
Forma těsnění: Force Sealed
Dřík ventilu: Obyčejný
Tlaková třída: 1,0 MPa (10 bar)
Pracovní teplota: -5~45℃
Materiál povrchu těsnění: Soft Sealed
Použití: Průmyslové použití, Vodní průmyslové použití
Představec: ocel, nerezová ocel
Ochranná známka: KXPV
Specifikace: DN15-200
Původ: Ningbo, Zhejiang

Strukturální vlastnosti produktu
1. Ventil je malý a lehký, lze jej snadno rozebrat a opravit a lze jej nainstalovat v jakékoli poloze.
2. Konstrukce je jednoduchá a kompaktní a provozní točivý moment je malý a rotace o 90° se rychle otevírá.
3. Průtokové charakteristiky mají tendenci být rovné a seřizovací výkon je dobrý.
Seznam omezení teploty aplikace

Materiál Střední teplota℃ Materiál Střední teplota℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5℃~ 45℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tabulka materiálů dílů

Ne.

Jméno

Materiál

1

Hlava rukojeti

Materiál slitiny

2

Šestihranná matice

Ocel, Nerezová ocel

3

Rukojeť

Materiál slitiny

4

Stopka

Ocel, Nerezová ocel

5

jaro

ocel

6

Nastavte polohovací desku

Materiál slitiny

7

Pin

ocel

8

Polohovací tyč

Materiál slitiny

9

Tělo

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Těsnící guma

EPDM, FPM

11

disk

FRPP,PVDF,PVC-C,PVC-U,PPH

Detailní výkres sestavy klapkového ventilu rukojeti

Tabulka materiálů dílů

NE.

Název dílů

Materiál

množství

1

Rukojeť

Materiál slitiny

1

2

Polohovací tyč

Materiál slitiny

1

3

Polohovací deska

Materiál slitiny

1

4

Ořechový pohár

FRPP

4

5

Tělo

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

disk

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Těsnící guma

EPDM, FPM

1

8

Stopka

Ocel, Nerezová ocel

1

9

Pin

Materiál slitiny

1

Seznam dimenzí

DN (mm) D1 D2 D3 T n- Φ
GB JIS ANSI GB JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23×27 8-Φ23x33,5
