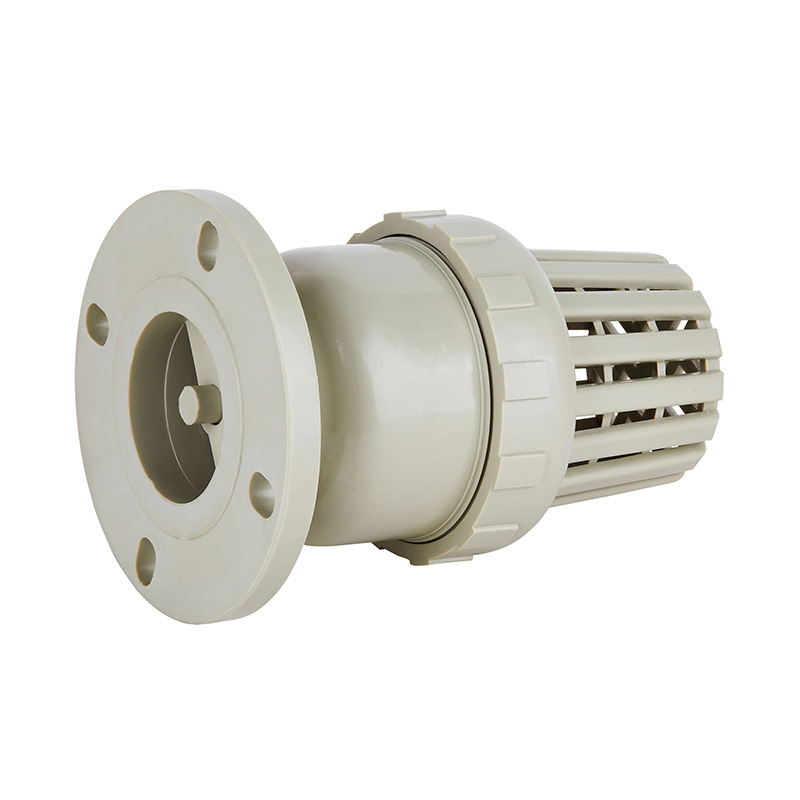

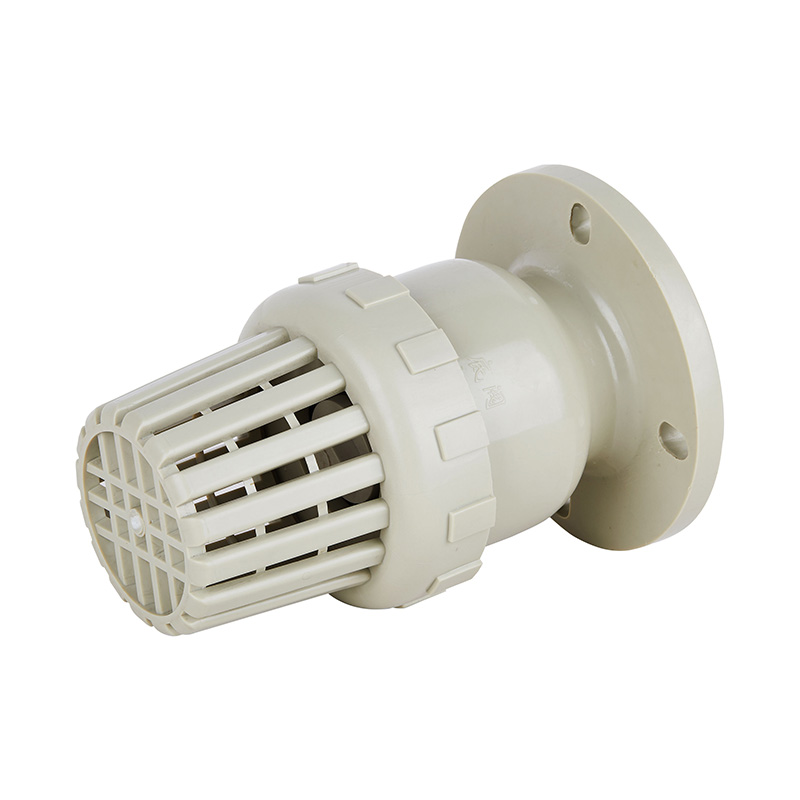

Šedý FRPP spodní ventil ovládaný nohou na zakázku 4 palce DN15-DN300 Nízká cena průmyslový plastový nožní ventil pro vodárenství
Typ: Nožní ventily
Místo původu: Čína
Název značky: KXPV
Číslo modelu: H11F-10V
Aplikace: Obecné
Teplota média: střední teplota, normální teplota
Napájení: Manuální
Médium: Kyselina
Velikost portu: DN15-DN300
Konstrukce: Zástrčka
Název produktu:Spodní ventil
Dodací lhůta: 7 dní
MOQ: 1 kus
Barva: Šedá
Velikost: DN15-300
| Tabulka materiálů dílů |
| Žádný. | Jméno | Materiál |
| 1 | Síťová maska | FRPP,PVDF,CPVC,UPVC,PPH |
| 2 | Párty | FRPP,PVDF,CPVC,UPVC,PPH |
| 3 | Gumové podložky | EPDM, FPM |
| 4 | Matice | FRPP,PVDF,CPVC,UPVC,PPH |
| 5 | Pryž | EPDM, FPM |
| 6 | Písty | FRPP,PVDF,CPVC,UPVC,PPH |
| 7 | Tělo | FRPP,PVDF,CPVC,UPVC,PPH |
Detailní výkres sestavy spodního ventilu
| Hlavní konstrukční prvky |
1. Velikosti od DN50 do DN150 jsou standardní produkty.
2.Od DN200 do DN300 může splnit požadavky zákazníků na výrobu.
3.Kompletně utěsněno.
4. Menší tlaková ztráta.
5. Dobrý hydraulický výkon.
6. Jednoduchá instalace a použití
| Tabulka materiálů dílů |
| Žádný. | Jméno | Materiál |
| 1 | Tělo | FRPP,PVDF,CPVC,UPVC,PPH |
| 2 | Písty | FRPP,PVDF,CPVC,UPVC,PPH |
| 3 | Těsnící guma | EPDM, FPM |
| 4 | Matice | FRPP,PVDF,CPVC,UPVC,PPH |
| 5 | Utěsnění | EPDM, FPM |
| 6 | Rozdělit | FRPP,PVDF,CPVC,UPVC,PPH |
| 7 | Síťová maska | FRPP,PVDF,CPVC,UPVC,PPH |
| Seznam dimenzí |
| DN (mm) | D1 | D2 | L | h | n-Φ | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 15 (1/2") | 105 | 65 | 70 | 2.38 | 140 | 15 | 4-Φ17X20 | 4-Φ19 | 4-Φ16 |
| 20 (3/4") | 105 | 75 | 75 | 2.76 | 168 | 16 | 4-Φ17X20 | 4-Φ19 | 4-Φ16 |
| 25 (1") | 115 | 85 | 90 | 3.13 | 189 | 16 | 4-Φ17X20 | 4-Φ19 | 4-Φ16 |
| 32 (1/2") | 135 | 100 | 100 | 3.45 | 210 | 18 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 40 (13/4") | 145 | 110 | 105 | 3.88 | 238 | 18 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 50 (2") | 160 | 125 | 120 | 4.74 | 215 | 17 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 65 (21/2") | 170 | 145 | 140 | 5.49 | 235 | 14 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 80 (3") | 192 | 160 | 150 | 6 | 265 | 21 | 8-Φ18X20 | 8-Φ19 | 4-Φ19 |
| 100 (4") | 220 | 180 | 175 | 7.5 | 315 | 23 | 8-Φ18X20 | 8-Φ19 | 8-Φ19 |
| 125 (5") | 250 | 210 | 210 | 8.5 | 335 | 31 | 8-Φ19 | 8-Φ23 | 8-Φ22 |
| 150 (6") | 282 | 240 | 240 | 9.51 | 335 | 31 | 8-Φ21 | 8-Φ23 | 8-Φ22 |
| 200 (8") | 335 | 295 | 290 | 11.75 | 380 | 32 | 8-Φ23 | 12-Φ23 | 8-Φ22 |
| 250 (10") | 395 | 350 | 355 | 14.25 | 550 | 37 | 12-Φ25 | 12-Φ25 | 12-Φ25 |
| 300 (12") | 445 | 400 | 400 | 17 | 550 | 40 | 12-Φ25 | 16-Φ25 | 12-Φ25 |
| Umístění: | Čína |
| Typ podnikání: | Výrobce, exportér |
| Značky: | |
| Osvědčení: | |
| Model: | |
| Platební a dodací podmínky: | |
| Minimální množství objednávky: | |
| Cena: | Konzultace |
| Podrobnosti o balení: | |
| Dodací lhůta: | |
| Způsob platby: |
Profesionální výrobce s kvalitními produkty, rozumnou cenou a dobrými službami.
